УСТРОЙСТВО ДЛЯ НАРЕЗАНИЯ РЕЗЬБ МЕТЧИКАМИ И ПЛАШКАМИ НА ТОКАРНОМ СТАНКЕ | |
Номер публикации патента: 2173615 | |
Редакция МПК: | 7 | Основные коды МПК: | B23G001/44 | Аналоги изобретения: | FR 2308453, 19.11.1976. SU 114596, 29.08.1958. SU 626894, 08.09.1978. SU 795739, 25.01.1981. SU 1294493 A2, 07.03.1987. RU 2074065 С1, 27.02.1997. US 1702810, 19.02.1929. US 4031584, 28.06.1977. US 5507608, 16.04.1996. АТ 372322, 29.06.1983. |
Имя заявителя: | Открытое акционерное общество "Электростальский завод тяжелого машиностроения" | Изобретатели: | Сорокин А.К. | Патентообладатели: | Открытое акционерное общество "Электростальский завод тяжелого машиностроения" |
Реферат | |

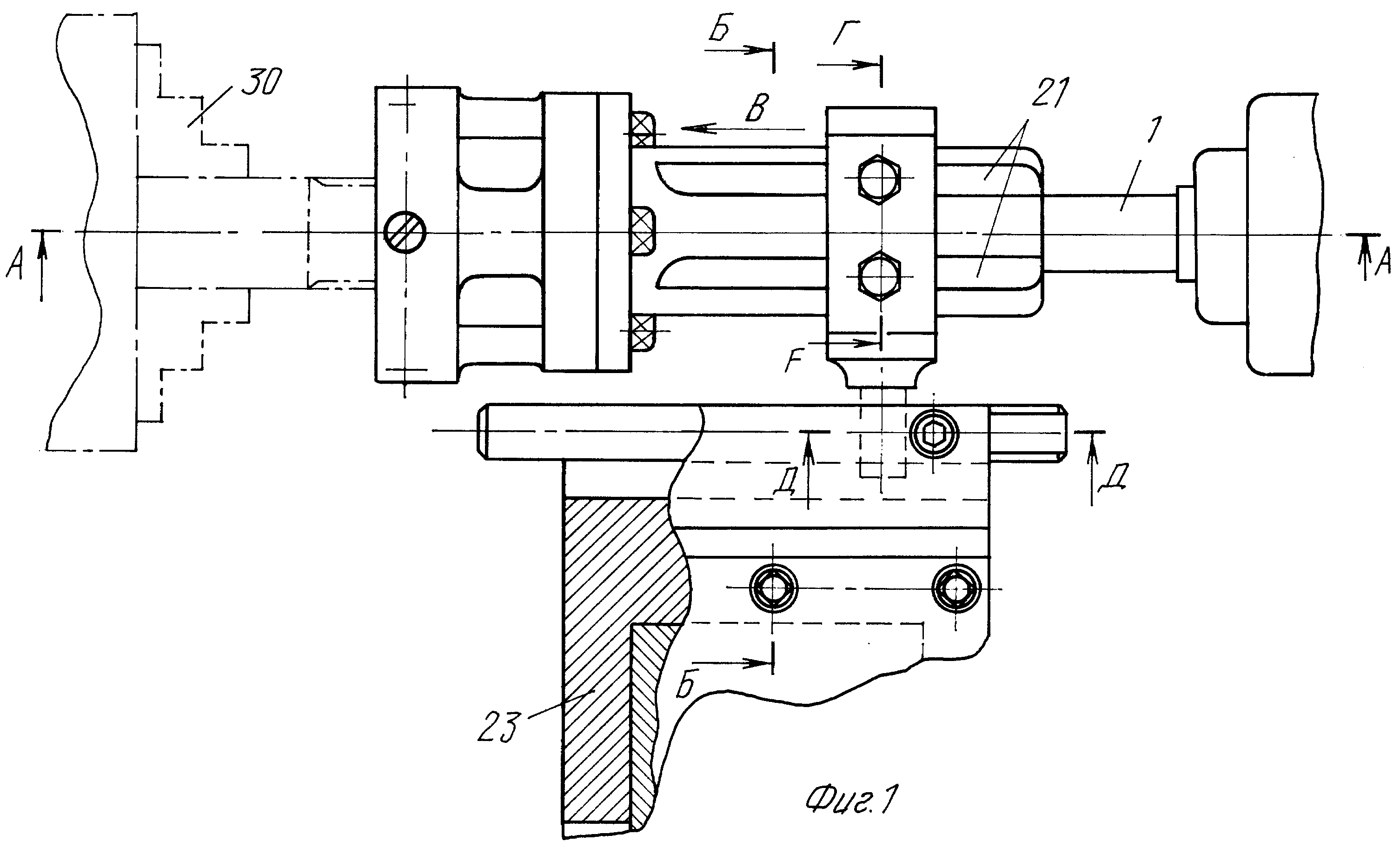

Изобретение относится к области механической обработки. Устройство содержит оправку с конусным хвостовиком, установленный на оправке с возможностью осевого перемещения корпус с фланцем, с которым соединен инструментодержатель, и хомут с цилиндрическим выступом, смонтированный на корпусе с возможностью осевого перемещения и имеющий средство для фиксации. Для обеспечения качества нарезания крупногабаритных резьб устройство снабжено державкой, выполненной в виде двух взаимно перпендикулярных вилок, одна из которых предназначена для жесткого закрепления в пазах резцедержателя станка, а другая содержит две цилиндрические направляющие, установленные параллельно оси оправки. Средство для фиксации хомута выполнено в виде болтов с цилиндрическими концами, имеющими плоские торцы, предназначенные для упора в дно плоских уступов, выполненных на наружной поверхности корпуса. При этом цилиндрический выступ хомута размещен между цилиндрическими направляющими державки с возможностью перемещения по нижней направляющей при нарезании резьбы и по верхней направляющей при вывинчивании инструмента, причем оси цилиндрического выступа хомута и цилиндрических направляющих расположены взаимно перпендикулярно во взаимно перпендикулярных плоскостях. 9 ил.
|
