| СПОСОБ ШЛИФОВАНИЯ ВИНТОВ МНОГОНИТОЧНЫМ КРУГОМ |  |
Номер публикации патента: 2165340 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B23G001/36 | | Аналоги изобретения: | Обработка металлов резанием: Справочник технолога./Под редакцией Панова А.А. - М.: Машиностроение, 1988, с 523-531. SU 1038034 А, 30.08.1983. SU 975397, 23.11.1982. GB 1433369, 28.04.1976. GB 1364915, 28.08.1974. |
| Имя заявителя: | Орловский государственный технический университет | | Изобретатели: | Степанов Ю.С.
Афонасьев Б.И.
Подзолков М.Г.
Судьенко А.В.
Скачинская В.О. | | Патентообладатели: | Орловский государственный технический университет |
Реферат | |

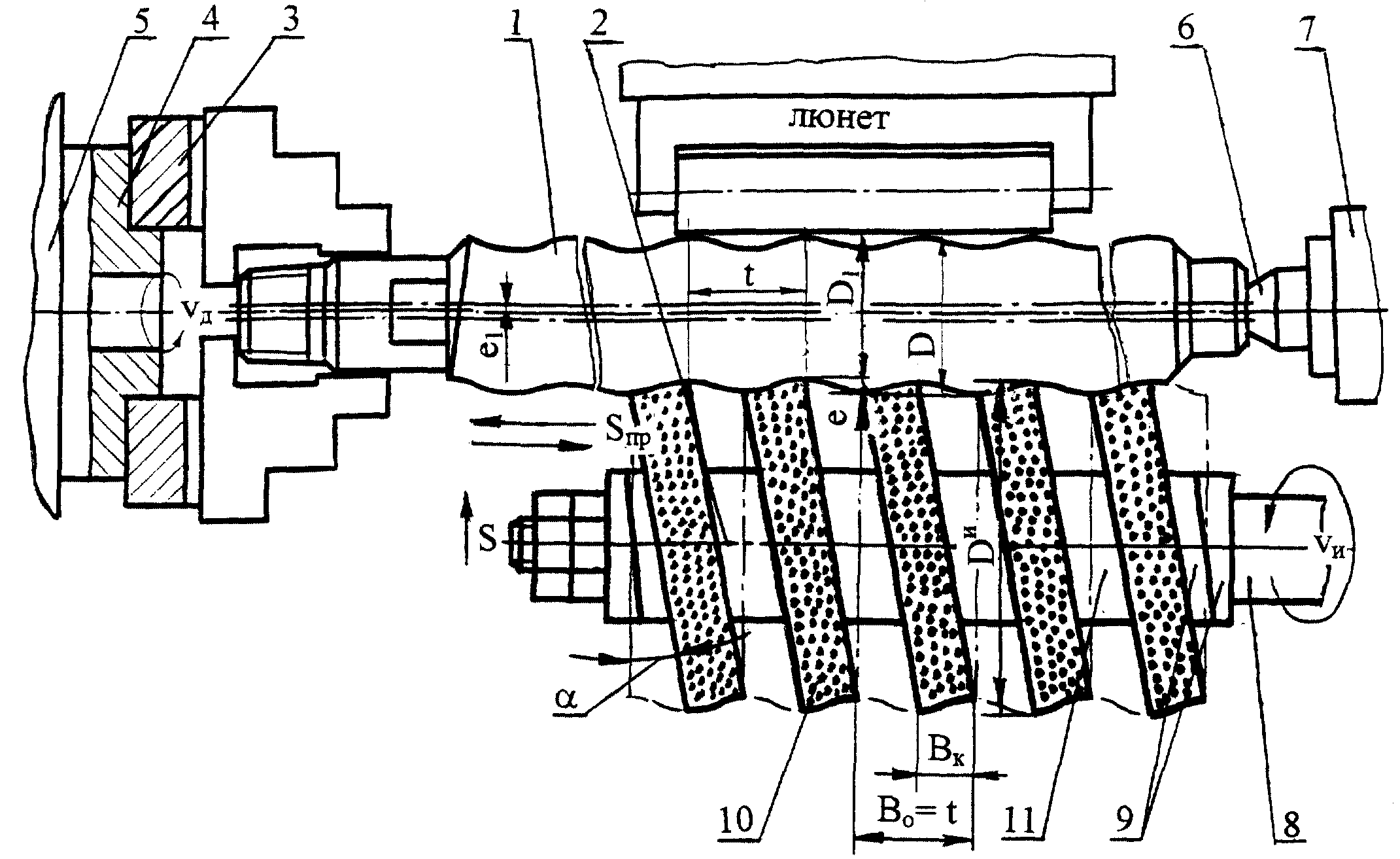

Изобретение относится к машиностроению и может быть использовано при финишной обработке винтовых поверхностей винтов преимущественно с большим углом подъема из труднообрабатываемых материалов. Отдельные абразивные круги устанавливают на некотором расстоянии друг от друга под острым углом α к плоскости, перпендикулярной оси вращения сборного круга. Высота кругов - не менее половины шага t обрабатываемой винтовой поверхности. Шлифовальный круг с кольцевыми нитками вращается с независимой скоростью. Продольную подачу осуществляют поступательным перемещением изделия относительно рабочей поверхности круга вдоль шлифуемого винта с величиной, равной шагу обрабатываемого винта. Благодаря развороту отдельных кругов на угол α, периферийная поверхность каждого будет осциллировать, что позволяет использовать преимущества прерывистого резания при непрерывном шлифовании. Использование способа ведет к повышению производительности обработки, точности и качеству изготовления винтов. 1 ил.
|
