SU 1287998 A1, 07.02.1987. SU 891280 A, 23.12.1981. SU 1088992 A, 30.04.1984. RU 2049608 C1, 10.12.1995. US 1969843 A, 14.08.1934.
Имя заявителя:
Общество с ограниченной ответственностью "Станкон" (RU), Общество с ограниченной ответственностью Научно-производственное объединение "Зубчатые трансмиссии" (RU)
Изобретатели:
Марголит Ремир Борисович (RU) Липатов Сергей Игоревич (RU) Паршин Александр Николаевич (RU) Давыдов Анатолий Павлович (RU) Плахтин Владимир Дмитриевич (RU) Панков Иван Григорьевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Станкон" (RU) Общество с ограниченной ответственностью Научно-производственное объединение "Зубчатые трансмиссии" (RU)
Реферат

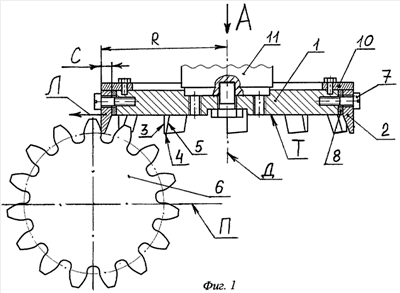

Головка содержит корпус и резцы, причем корпус выполнен в виде тела вращения, ось вращения которого совпадает с осью вращения головки, по периферии корпуса выполнены сквозные радиальные пазы. Каждый из резцов состоит из рабочей части, на которой выполнены главная, торцовая и вспомогательная режущие кромки, и крепежной части, посредством которой каждый резец закреплен в радиальном пазу корпуса параллельно оси вращения головки. При этом точки пересечения прямых, на которых лежат главная и торцовая режущие кромки резцов, расположены на одинаковом расстоянии от оси вращения головки и лежат в одной плоскости, перпендикулярной оси вращения головки. Для расширения технологических возможностей главная режущая кромка каждого резца расположена так, что главный угол в плане, измеряемый между главной режущей кромкой и прямой, перпендикулярной оси вращения головки, равен 90°, наружный угол 1 между вспомогательной режущей кромкой каждого резца и прямой, перпендикулярной оси вращения головки, определен по следующему неравенству: 90°-190°, где - угол зацепления зубчатой передачи. Рабочая часть каждого резца выполнена с шириной вершины резца, определяемой по приведенному неравенству. 5 з.п. ф-лы, 7 ил.
