Справочник инструментальщика, под ред. И.А.Ординарцева. - Л.: Машиностроение, 1987, с.565, 566, рис.13.39. SU 884898 А, 20.11.1981. SU 1657296 A1, 23.01.1991. RU 2057267 C1, 27.03.1996. US 3189977 A, 22.06.1965.
Имя заявителя:
Гребенюк Геннадий Петрович (RU)
Изобретатели:
Гребенюк Геннадий Петрович (RU)
Патентообладатели:
Гребенюк Геннадий Петрович (RU)
Реферат

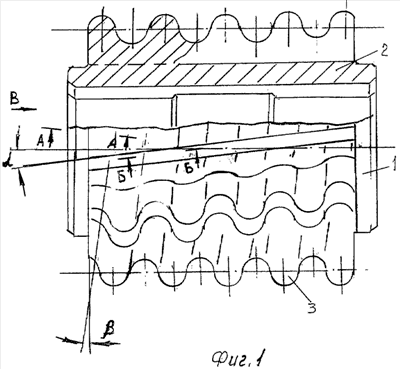

Фреза содержит червяк цилиндрической формы с выполненными на нем стружечными винтовыми канавками, образующими зубья с режущими кромками на их боковых поверхностях, при этом для сохранения при переточках постоянства размера режущего профиля по передней поверхности зуба каждый зуб имеет затылованные в один размер ножку и головку. Для нарезания зубчатых колес с круговым профилем в торцевом сечении и упрощения их контроля в нормальном сечении зубья имеют эллиптический профиль, а угол подъема винтовой линии стружечной канавки выбран из условия преобразования эллиптического профиля зуба в нормальном сечении в переднюю поверхность с круговым профилем в виде сопряженных по среднему расчетному диаметру червяка одинаковых полуокружностей, образующих головку и ножку с радиусами, равными половине большой оси эллипса в нормальном сечении, центры которых расположены на упомянутом среднем расчетном диаметре червяка. При этом образованные по передней поверхности зубьев упомянутые круговые профили выполнены соответствующими профилю зубьев обрабатываемого колеса. 4 ил.
