RU 2404030 C1, 20.11.2010. SU 1166927 A, 15.07.1985. RU 2049608 C1, 10.12.1995. RU 2060117 C1, 20.05.1996. US 3915060 A, 28.10.1975.
Имя заявителя:
Общество с ограниченной ответственностью "Зубчатые трансмиссии - МГОУ" (RU)
Изобретатели:
Виноградов Алексей Николаевич (RU) Давыдов Анатолий Павлович (RU) Липатов Сергей Игоревич (RU) Марголит Ремир Борисович (RU) Панков Иван Григорьевич (RU) Паршин Александр Николаевич (RU) Харьков Максим Андреевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Зубчатые трансмиссии - МГОУ" (RU)
Реферат

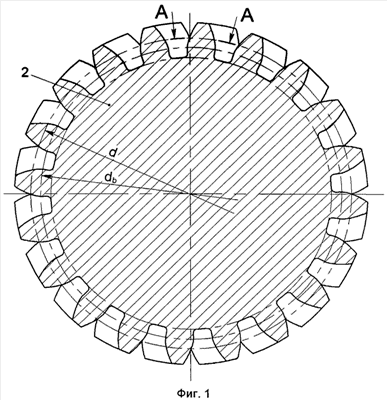

Способ включает последовательную обработку вогнутых и выпуклых боковых сторон зубьев при помощи резцовых головок, которые вращают вокруг своей оси, расположенной в плоскости симметрии зубчатого венца, и снабжают резцами, главные режущие кромки которых расположены параллельно оси вращения головки, а профилирующие точки находятся на главных режущих кромках и расположены на одной окружности в плоскости, перпендикулярной оси вращения головки, при этом обработка как вогнутой, так и выпуклой боковой стороны каждого зуба включает в себя обработку эвольвентной поверхности, во время которой соответствующую резцовую головку устанавливают таким образом, что профилирующие точки ее резцов расположены в плоскости, касательной к основному цилиндру, затем зубчатому колесу придают вращательное движение вокруг его оси, а вращающуюся резцовую головку поступательно перемещают в плоскости симметрии зубчатого венца в направлении, перпендикулярном оси вращения головки, с линейной скоростью, равной произведению угловой скорости вращения зубчатого колеса на радиус основного цилиндра. Для повышения долговечности зубчатых передач при обработке вогнутых и выпуклых сторон зубьев используют резцовые головки, у которых профилирующие точки резцов расположены на окружностях, радиусы которых определяют по приведенным математическим зависимостям. 7 ил.
