US 2007/010459 А1, 10.05.2007. SU 264890 А, 25.08.1970. SU 512872 А, 05.05.1976. SU 1302557 А, 30.01.1988. SU 1484489 A1, 07.06.1989.
Имя заявителя:
ИСКАР ЛТД. (IL)
Изобретатели:
СОХЕН Тсур (IL)
Патентообладатели:
ИСКАР ЛТД. (IL)
Приоритетные данные:
23.08.2007 IL 185488
Реферат

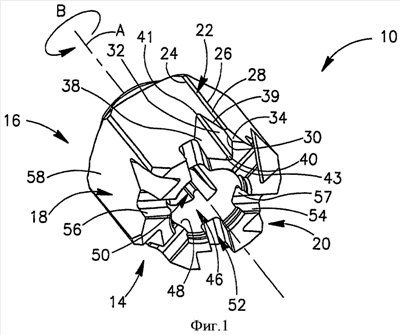

Рабочая часть развертки имеет ось вращения, определяющую направление спереди назад, и включает передний торец, задний торец и периферийную поверхность, расположенную между ними и включающую по меньшей мере два калибрующих элемента, проходящих назад от переднего торца, при этом периферийная поверхность между двумя соседними калибрующими элементами образует периферийную часть, и по меньшей мере одну режущую часть, расположенную вблизи переднего торца и включающую режущую кромку, проходящую в направлении назад от переднего торца и в радиальном направлении наружу к периферийной поверхности и образованную на пересечении передней поверхности и задней поверхности, при этом передняя поверхность расположена в основном в тангенциальном направлении, обращена в направлении вращения и имеет первый конец, удаленный от режущей кромки, наклонную поверхность, смежную с передней поверхностью, расположенную в основном поперечно к ней и проходящую от первого конца передней поверхности в направлении от режущей кромки. Наклонная поверхность расположена под острым осевым углом по отношению к оси вращения так, что ее воображаемое продолжение пересекает ось вращения в точке, расположенной впереди рабочей части. Задний конец наклонной поверхности соединен с периферийной поверхностью вблизи режущей части на удалении от заднего торца рабочей части. Технический результат: снижение трудоемкости изготовления. 2 н. и 22 з.п. ф-лы, 16 ил.
