WO 2009/030455 A1, 12.03.2009. SU 1708550 A1, 30.01.1992. RU 2043879 C1, 20.09.1995. RU 2131332 C1, 10.06.1999. RU 2318634 C2, 30.10.2006.
Имя заявителя:
Корюкина Нина Алексеевна (RU)
Изобретатели:
Корюкина Нина Алексеевна (RU)
Патентообладатели:
Корюкина Нина Алексеевна (RU)
Реферат

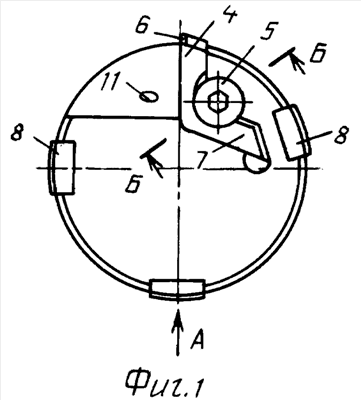

Режущий инструмент предназначен для обработки отверстий и содержит корпус, на котором установлена по крайней мере одна сменная режущая пластина, размещенная в соответствующем гнезде, закрепленная в нем посредством крепежного винта и имеющая два режущих лезвия. На корпусе жестко закреплена по крайней мере одна опорная пластина, имеющая опорную поверхность для взаимодействия с обработанной поверхностью отверстия. Для сокращения расхода инструментальных материалов по крайней мере на одной опорной пластине выполнены выемки, образующие на ее опорной поверхности по крайней мере одну ленточку. Режущая пластина имеет два режущих лезвия, каждое из которых включает режущую и калибрующую кромки. При этом калибрующие кромки обоих лезвий параллельны друг другу. Для достижения того же технического результата в сечении, перпендикулярном к калибрующим кромкам, она выполнена в виде уголка, ограниченного в продольном направлении торцовыми поверхностями, причем полки уголка расположены под внутренним углом 90°-120° и симметричны относительно его биссектрисы. При этом со стороны торцовых поверхностей выполнены углубления, ограниченные коническими поверхностями, предназначенными для взаимодействия с головкой крепежного винта. 2 н. и 1 з.п. ф-лы, 10 ил.
