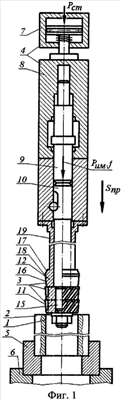

СПОСОБ ПЛАСТИЧЕСКОГО ДЕФОРМИРОВАНИЯ И КАЛИБРОВАНИЯ ВНУТРЕННИХ ЦИЛИНДРИЧЕСКИХ ПОВЕРХНОСТЕЙ ДЕТАЛЕЙ ДЕФОРМИРУЮЩЕ - РЕЖУЩИМ ИНСТРУМЕНТОМ

Номер публикации патента: 2474486

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011125443/02
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B23D037/00
Аналоги изобретения: RU 2336987 С1, 27.10.2008. SU 1202761 А, 07.01.1986. RU 2237552 C1, 10.10.2004. RU 2312754 С1, 20.12.2007. JP 2003-191128 А, 08.07.2003.

Имя заявителя: Федеральное государственное образовательное учреждение высшего профессионального образования "Государственный университет - учебно-научно-производственный комплекс" (ФГОУ ВПО "Госуниверситет - УНПК") (RU)
Изобретатели: Степанов Юрий Сергеевич (RU)
Киричек Андрей Викторович (RU)
Морин Владимир Валерьевич (RU)
Афанасьев Борис Иванович (RU)
Самойлов Николай Николаевич (RU)
Патентообладатели: Федеральное государственное образовательное учреждение высшего профессионального образования "Государственный университет - учебно-научно-производственный комплекс" (ФГОУ ВПО "Госуниверситет - УНПК") (RU)

Реферат


Способ включает неподвижное закрепление заготовки на опорной плите станка и продольное перемещение инструмента под действием статической нагрузки, развиваемой гидроцилиндром статической нагрузки, и периодической импульсной нагрузки, развиваемой гидроцилиндром, имеющим боек и волновод, и питаемый гидравлическим генератором импульсов, при этом инструмент включает деформирующий элемент, имеющий на наружной поверхности выполненные под углом к его оси заборный и обратный конусы с расположенной между ними цилиндрической ленточкой. Для расширения технологических возможностей осуществляют упругое нагружение с одновременным срезанием поверхностного слоя заготовки по меньшей мере двумя жестко закрепленными на оправке деформируще-режущими элементами, имеющими на наружной поверхности выполненный под углом к оси инструмента заборный конус, канавки и выступы равной ширины, причем канавки расположены под углом к оси инструмента с образованием положительного переднего угла в нормальном сечении к боковой поверхности канавки, расположенного с левой стороны переднего торца при правом расположении канавок или с правой стороны переднего торца при левом расположении канавок. При этом деформирующе-режущие элементы смещают относительно друг друга так, что выступы одного элемента являются продолжением выступов другого, причем оправку соединяют с волноводом и выполняют с возможностью воздействия на нее периодической импульсной и статической нагрузки, а деформирующий элемент используют для завершения обработки при прохождении инструмента через обрабатываемое отверстие и устанавливают на полом валу, который охватывает оправку, и выполняют с возможностью воздействия на него только статической нагрузки. 7 ил.
