Российская Федерация, от имени которой выступает Департамент науки и промышленной политики города Москвы (RU), Открытое акционерное общество "Экспериментальный научно-исследовательский институт металлорежущих станков" (ОАО "ЭНИМС") (RU)
Изобретатели:
Сахарова Ольга Петровна (RU) Аскинази Абрам Ефимович (RU) Гатовский Марк Борисович (RU) Эстерзон Михаил Абрамович (RU)
Патентообладатели:
Российская Федерация, от имени которой выступает Департамент науки и промышленной политики города Москвы (RU) Открытое акционерное общество "Экспериментальный научно-исследовательский институт металлорежущих станков" (ОАО "ЭНИМС") (RU)
Реферат

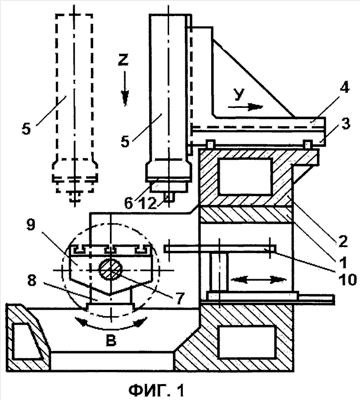

Изобретение относится к области станкостроения. Способ обработки изделия резанием включает главное формообразующее перемещение (ГФП) инструмента относительно поверхности изделия с использованием программно-организованной координатной исполнительной системы (ИС) перемещения. ГФП инструмента осуществляют последовательным перемещением инструмента вдоль направляющей, представляющей собой линию, сформированную как огибающая последовательных положений дуг окружностей, имитирующих режущий контур используемой в инструменте круглой режущей пластины с возможностью формирования трехмерной поверхности. Инструмент размещают так, что ось поворота шпинделя 12 инструментальной головки (ИГ) 5 лежит в плоскости передней поверхности режущего инструмента. Средство установки узлов и механизмов ИС выполняют в виде жестко установленной на станине 1 траверсы 2 с горизонтальными направляющими. В станине 1 размещают поворотный магазин 10 инструментов. Основной стол ИС устанавливают с возможностью ограниченного поворота по круговой координате В и оснащают поворотным столом, кинематически связанным с основным с возможностью поворота. ИС также оснащают кареткой 3 и ползуном 4, при этом ИГ 5 кинематически связывают с ползуном 4. Обеспечивается повышение класса точности и чистоты обработки поверхности изделия и повышение производительности процесса. 1 з.п. ф-лы, 10 ил.
