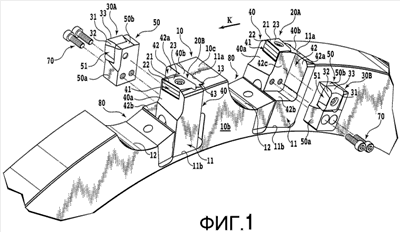

Изобретение относится к машиностроению и может быть использовано в дисковых фрезах со съемными режущими вставками. Фреза содержит по существу дискообразный или по существу кольцеобразный корпус, две или более периферийных режущих вставки, каждая из которых имеет режущую кромку, выступающую от периферийной поверхности корпуса фрезы, и две или более угловых режущих вставки, каждая из которых имеет режущую кромку, выступающую от торцевой поверхности корпуса фрезы. Периферийные режущие вставки и угловые режущие вставки расположены в корпусе фрезы так, что траектории вращения периферийных режущих вставок и угловых режущих вставок, расположенных рядом друг с другом в периферийном направлении корпуса, вокруг центральной осевой линии" корпуса фрезы перекрывают по меньшей мере частично друг друга. Периферийная и угловая режущие вставки разнесены друг от друга в направлении центральной осевой линии корпуса фрезы и расположены по существу в том же положении в периферийном направлении корпуса фрезы с образованием по меньшей мере группы. Периферийная режущая вставка прикреплена к корпусу фрезы посредством первой кассеты, а угловая режущая вставка, образующая пару с периферийной режущей вставкой, съемно прикреплена к первой кассете посредством второй кассеты. Увеличивается срок службы фрезы и эффективность резания. 3 з.п. ф-лы, 12 ил.
