US 6050752 А, 18.04.2000. SU 1278110 A1, 23.12.1986. RU 2005110805 A1, 20.10.2006. RU 2138371 C1, 27.04.1994. US 5052863 A, 01.10.1991.
Имя заявителя:
ТИ ДИ УАЙ ИНДАСТРИЗ, ИНК. (US)
Изобретатели:
ДЮФУР Жан-Люк (US) ФАН Кс. Дэниел (US) ВИЛЛС Дэвид Дж. (US) ФЕСТО Жилль (FR) ХАРТМАН Томас Б. (US)
Патентообладатели:
ТИ ДИ УАЙ ИНДАСТРИЗ, ИНК. (US)
Приоритетные данные:
16.01.2007 US 60/885,053 03.05.2007 US 11/743,803
Реферат

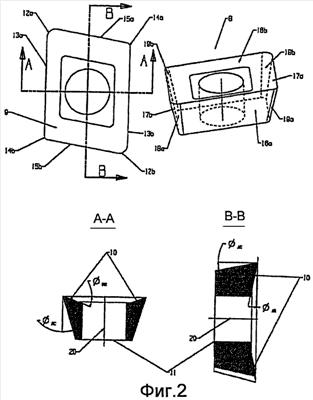

Изобретение относится к машиностроению и может быть использовано при обработке резанием труднообрабатываемых материалов, в частности, на карусельно-фрезерных станках. Режущая пластина по существу в форме параллелограмма содержит верхнюю поверхность, первую и вторую основные радиальные задние поверхности, пересекающие верхнюю поверхность. Первая и вторая вспомогательные аксиальные задние поверхности пересекают верхнюю поверхность и соединяют первую и вторую основные аксиальные задние поверхности. Основная режущая кромка расположена на пересечении верхней поверхности и первой основной радиальной задней поверхности. Основная режущая кромка содержит изменяемый радиальный передний угол, включающий участок, имеющий положительный радиальный передний угол, и участок, имеющий отрицательный радиальный передний угол. Первая и вторая основные радиальные задние поверхности содержат, по меньшей мере, по две радиальные задние поверхности. Первая и вторая вспомогательные аксиальные задние поверхности содержат, по меньшей мере, по две аксиальные задние поверхности. Инструмент для периферийного резания содержит держатель, который имеет по меньшей мере одно гнездо под упомянутую режущую пластину. Приведен способ установки режущей пластины в гнезде держателя инструмента. Увеличивается срок службы режущего инструмента и производительность резания. 4 н. и 34 з.п. ф-лы, 9 ил.
