US 4844666 А, 04.07.1989. SU 1168353 А, 23.07.1985. SU 808219 A1, 28.02.1981. US 20050084341 A1, 21.04.2005.
Имя заявителя:
КЕННАМЕТАЛ, ИНК. (US)
Изобретатели:
УЭГГЛ Джеймс М. (US) ГЭМБЛ Кевин М. (US) ДЕ СОУСА ФИЛЬО Руй Фрота (US) КРЭЙГ Карен А. (US)
Патентообладатели:
КЕННАМЕТАЛ, ИНК. (US)
Приоритетные данные:
22.02.2008 US 12/035,461
Реферат

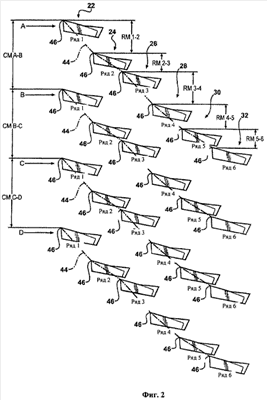

Изобретение относится к машиностроению и может быть использовано при обработке поверхностей фрезами с винтовыми зубьями, имеющими винтовые группы режущих пластин, съемно прикрепленных к гнездам фрезы. Фреза имеет наружную поверхность с множеством режущих пластин, присоединенных к соответствующим пазам, проходящим по существу в радиальном направлении на наружной поверхности. Режущие пластины расположены винтовой группой на наружной поверхности таким образом, что по меньшей мере одна режущая кромка режущей пластины отнесена в угловом окружном направлении от паза под соседнюю режущую пластину. Режущие пластины отнесены так, что соответствующая точка на каждой режущей кромке из одной или более режущих кромок образует часть линии расположения, имеющей неравномерный наклон за первым рядом пазов. Каждый из множества пазов содержит опорную поверхность и две или более высоты, каждая из которых определена угловым окружным расстоянием между соседними опорными поверхностями, при этом указанные две или более высоты являются неодинаковыми. Приведены варианты конструктивного выполнения фрезы с винтовыми зубьями. Обеспечивается равномерное распределение нагрузок при резании, увеличивается срок службы. 4 н. и 18 з.п. ф-лы, 5 ил.
