US 5160228 А, 03.11.1992. SU 1007841 A1, 30.03.1983. SU 1757791 A1, 30.08.1992. RU 2186659 C2, 10.08.2002. FR 2851738 A, 09.03.2004. WO 2004/020133 A, 11.03.2004.
Имя заявителя:
ИСКАР ЛТД. (IL)
Изобретатели:
ХЕЧТ Джил (IL)
Патентообладатели:
ИСКАР ЛТД. (IL)
Приоритетные данные:
20.03.2007 IL 182078
Реферат

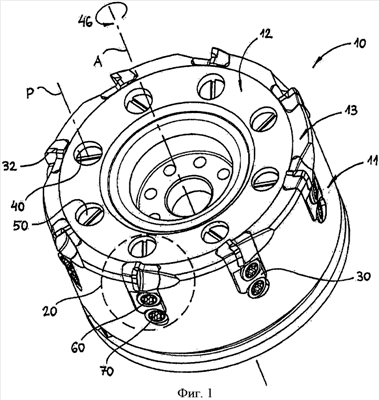

Изобретение относится к машиностроению и может быть использовано, например, при фрезеровании заготовок. Режущий инструмент содержит вращающийся или невращающийся корпус с продольной осью и имеет передний торец и периферийную поверхность, продолжающуюся назад от переднего торца, по меньшей мере один канал под штифт на переднем торце корпуса и по меньшей мере одно гнездо на периферийной поверхности корпуса. Гнездо выполнено с крепежным отверстием, сообщающимся с по меньшей мере одним каналом под штифт и содержащим крепежный и регулировочный каналы. В по меньшей мере одном гнезде размещен режущий элемент, выполненный с крепежным отверстием. В по меньшей мере одном канале под штифт размещен штифт, содержащий первый и второй крепежные резьбовые каналы. Режущий элемент съемно прикреплен к корпусу посредством крепежного болта, имеющего первую крепежную часть, взаимодействующую с первым крепежным каналом штифта. Регулировочный болт, имеющий вторую крепежную часть, взаимодействует со вторым крепежным каналом штифта и примыкает к режущему элементу. Приведена конструкция системы для закрепления режущего элемента в корпусе режущего инструмента и последовательность сборки режущего инструмента. Повышается стойкость и долговечность режущего инструмента. 3 н. и 12 з.п. ф-лы, 33 ил.
