US 3289271 A, 6.12.1966. SU 81519 A, 01.01.1949. SU 341605 A, 14.06.1972. SU 1247191 A1, 30.07.1986. RU 2000175 C1, 07.09.1993.
Имя заявителя:
ИСКАР ЛТД. (IL)
Изобретатели:
МЕНЬ Юрий (IL) САТРАН Амир (IL) ПАССОВ Александр (IL)
Патентообладатели:
ИСКАР ЛТД. (IL)
Приоритетные данные:
01.04.2007 IL 182343
Реферат

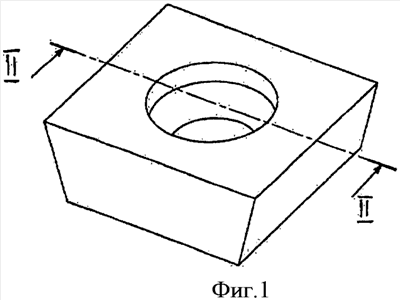

Режущая пластина имеет многоугольную форму и включает две противолежащие торцовые поверхности и периферийную поверхность, расположенную между ними, среднюю плоскость, расположенную между торцовыми поверхностями и пересекающую режущую пластину, сквозное отверстие, проходящее между торцовыми поверхностями, режущую кромку, образованную на пересечении каждой торцовой поверхности с периферийной поверхностью, при этом режущая кромка разделена на идентичные режущие участки, каждый из которых расположен между двумя вершинами многоугольной формы и включает главную режущую кромку и сопряженную с ней вспомогательную режущую кромку, тангенциальную опорную поверхность, расположенную между режущей кромкой и сквозным отверстием, причем главная задняя поверхность на периферийной поверхности проходит от каждой главной режущей кромки и образует внутренний тупой угол с первой отсчетной плоскостью, проходящей через главную режущую кромку и параллельной средней плоскости, вспомогательная задняя поверхность проходит на периферийной поверхности от каждой вспомогательной режущей кромки и образует внутренний острый угол со второй отсчетной плоскостью, проходящей через вспомогательную режущую кромку и параллельной средней плоскости. При этом каждая главная режущая кромка имеет первую изогнутую форму, а каждая вспомогательная режущая кромка имеет вторую изогнутую форму, причем первая изогнутая форма выполнена выпуклой на виде сбоку на режущую пластину, а вторая изогнутая форма выполнена вогнутой на виде сбоку на режущую пластину. Технический результат: улучшение отвода стружки особенно при наружном фрезеровании с наклонным направлением подачи. 3 н. и 7 з.п. ф-лы, 13 ил.
