JP 2002355727 А, 10.12.2002. SU 155076 А, 05.07.1963. SU 387791 А, 08.10.1973. RU 90 U1, 25.10.1994. US 5152541 A, 06.10.1992.
Имя заявителя:
ФРАНЦ ХАЙМЕР МАШИНЕНБАУ КГ (DE)
Изобретатели:
ХАЙМЕР Франц (DE)
Патентообладатели:
ФРАНЦ ХАЙМЕР МАШИНЕНБАУ КГ (DE)
Приоритетные данные:
10.04.2006 DE 102006016784.8 19.06.2006 DE 102006028408.9
Реферат

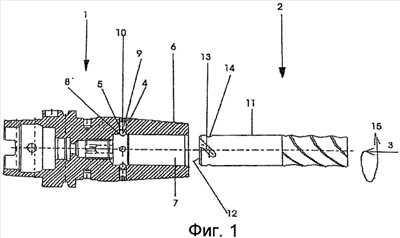

Система из держателя инструмента и цилиндрического хвостовика инструмента, причем держатель инструмента содержит цилиндрическое гнездо для хвостовика инструмента, в частности вращающегося инструмента. При этом система содержит препятствующее вытягиванию инструмента стопорное устройство, которое блокирует осевое смещение инструмента и которое содержит по меньшей мере один запирающий элемент и по меньшей мере одну соответствующую ему и принимающую запирающий элемент запирающую канавку, которые взаимодействуют друг с другом с геометрическим замыканием, причем запирающий элемент или запирающая канавка расположены в окружной поверхности хвостовика инструмента, причем запирающие канавки, по меньшей мере, частично образованы из спиральных или изогнутых дорожек цилиндрических поверхностей. Технический результат: исключение осевого смещения инструмента в процессе обработки. 3 н. и 12 з.п. ф-лы, 22 ил.
