US 6053669 A1, 18.11.1997. SU 1685613 A1, 23.10.1991. RU 2247632 C1, 10.03.2005. RU 51922 U1, 10.03.2006. SU 1602617 A1, 30.10.1990. RU 33055 U1, 25.06.2003.
Имя заявителя:
КЕННАМЕТАЛ ИНК. (US)
Изобретатели:
ПРИЧАРД Пол Д. (US) ЭНДРЭС Линн Р. (US)
Патентообладатели:
КЕННАМЕТАЛ ИНК. (US)
Приоритетные данные:
18.01.2007 US 11/654,877
Реферат

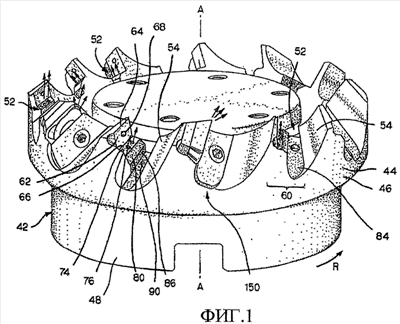

Изобретение относится к машиностроению и может быть использовано на операциях фрезерования. Режущая пластина содержит корпус режущей пластины с по меньшей мере одной зоной резания и проточный канал для входа охлаждающей жидкости, через который она может протекать. Корпус выполнен с передней поверхностью, содержащей по меньшей мере одну отдельную выемку, сообщающуюся с проточным каналом для входа охлаждающей жидкости, соответствующую зоне резания и проходящую в направлении соответствующей зоны резания в радиальном направлении наружу. Отдельная выемка имеет глубину относительно передней поверхности, уменьшающуюся в радиальном направлении наружу. Узел режущей пластины содержит корпус режущей пластины и отклоняющее устройство, примыкающее к корпусу режущей пластины. Оно выполнено с впускным отверстием, выровненным с проточным каналом, и с желобком, сообщающимся с впускным отверстием и выровненным в направлении одной выбранной зоны резания, для образования канала для прохождения охлаждающей жидкости в направлении выбранной зоны резания. Узел фрезерной головки содержит корпус фрезерной головки, корпус режущей пластины и отклоняющее устройство. Улучшается поступление охлаждающей жидкости в зону контакта между режущей пластиной и заготовкой, улучшаются условия резания. 4 н. и 35 з.п. ф-лы, 30 ил.
