Металлорежущий инструмент Sandvik Coromant. Основной каталог 2008. 2007, с.А94, А95. SU 1269317 А1, 15.11.1985. SU 1342606 А1, 10.10.1987. SU 1549670 А2, 15.03.1990. SU 1565593 А1, 23.05.1990. GB 970903 А, 23.09.1964.
Имя заявителя:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Московский государственный технологический университет "СТАНКИН" (ФГБОУ ВПО МГТУ "СТАНКИН") (RU)
Изобретатели:
Гречишников Владимир Андреевич (RU) Дворянинов Павел Сергеевич (RU)
Патентообладатели:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Московский государственный технологический университет "СТАНКИН" (ФГБОУ ВПО МГТУ "СТАНКИН") (RU)
Реферат

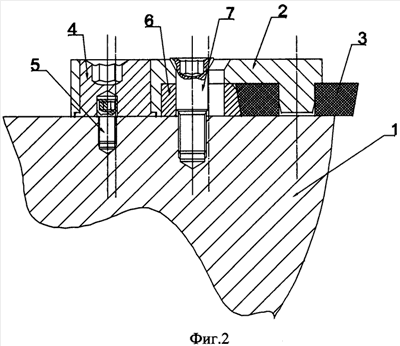

Устройство включает основание с реперной поверхностью, пространственно разнесенные средство жесткой фиксации режущей пластины и опорный элемент. При этом средство жесткой фиксации режущей пластины выполнено в виде двуплечего рычага, установленного с возможностью взаимодействия одним своим плечом с режущей пластиной, а другим - с опорным элементом, при его перемещении в вертикальной плоскости относительно реперной поверхности посредством поворота резьбового крепежного элемента, расположенного в зоне его оси вращения. Для расширения технологических возможностей за счет перемещения режущей пластины относительно корпуса опорный элемент выполнен в виде цилиндрической втулки с расположенным внутри нее опорным цилиндрическим штифтом. При этом опорный штифт жестко зафиксирован на реперной поверхности основания, а цилиндрическая втулка установлена по скользящей посадке в гнезде двуплечего рычага с эксцентриситетом и возможностью поворота относительно продольной оси опорного штифта. 3 з.п. ф-лы, 2 ил.
