WO 2009/030378 A1, 12.03.2009. SU 193887 A, 04.05.1967. SU 1194603 A, 30.11.1985. SU 1250403 A1, 15.08.1986. RU 2066601 С1, 20.09.1996.
Имя заявителя:
Корюкина Нина Алексеевна (RU)
Изобретатели:
Корюкина Нина Алексеевна (RU)
Патентообладатели:
Корюкина Нина Алексеевна (RU)
Реферат

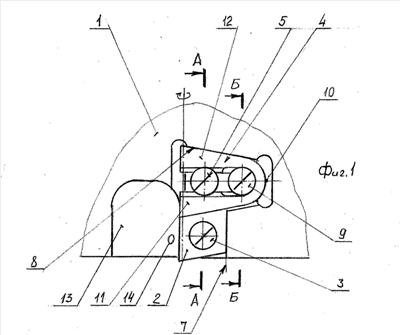

Сборный режущий инструмент содержит корпус, режущую пластину или режущие пластины, установленные и закрепленные с помощью крепежных винтов соответственно в гнезде или гнездах корпуса, причем в каждом гнезде установлен упругий регулировочный элемент, разжимаемый с помощью регулировочного винта. При этом каждое гнездо ограничено нижней стенкой для взаимодействия с нижней опорной поверхностью режущей пластины и двумя боковыми стенками, одна из которых взаимодействует с боковой опорной поверхностью режущей пластины, а другая - с регулировочным элементом. Для увеличения диапазона регулировочного перемещения режущей пластины он снабжен винтом для перемещения упругого регулировочного элемента, который выполнен V-образным с вершиной и двумя ветвями для взаимодействия с боковой опорной поверхностью режущей пластины и боковой стенкой гнезда корпуса, причем винт для перемещения упругого регулировочного элемента расположен между регулировочным винтом и его вершиной. 3 ил.
