US 5692860 А, 02.12.1997. SU 623665 А, 18.09.1978. SU 1725493 A1, 20.09.1996. RU 2279332 C2, 10.07.2006.
Имя заявителя:
ИСКАР ЛТД. (IL)
Изобретатели:
САТРАН Амир (IL) АТАР Осама (IL)
Патентообладатели:
ИСКАР ЛТД. (IL)
Приоритетные данные:
23.10.2006 IL 178813
Реферат

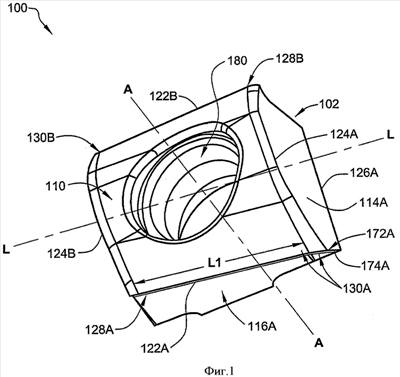

Режущая пластина включает корпус, имеющий центральную ось, вокруг которой режущая пластина имеет 180° поворотную симметрию, верхнюю поверхность, нижнюю поверхность, периферийную боковую поверхность, проходящую между верхней и нижней поверхностями и включающую пару противолежащих главных боковых поверхностей, соединенную с парой вспомогательных боковых поверхностей, и сквозное отверстие, проходящее вдоль центральной оси и соединяющее верхнюю и нижнюю поверхность, первую и вторую главные режущие кромки, образованные на пересечении главных боковых поверхностей с верхней поверхностью, имеющей выпуклый контур, проходящий между главными режущими кромками, первую и вторую вспомогательные режущие кромки, каждая из которых образована вдоль соединения между одной стороной главной боковой поверхности и примыкающей вспомогательной боковой поверхностью. При этом нижняя поверхность включает базовую поверхность и опорную поверхность, образованную на выступе, выходящем из базовой поверхности на виде снизу на режущую пластину, выступ расположен в центральной части нижней поверхности и, по крайней мере, частично окружен базовой поверхностью, и вдоль центральной оси выполнена выборка, соединенная со сквозным отверстием пластины и имеющая максимальный размер по ширине, больший, чем минимальный диаметр сквозного отверстия пластины. Технический результат: расширение технологических возможностей за счет уменьшение диаметра вращающегося режущего инструмента с тангенциальной режущей пластиной. 2 н. и 17 з.п. ф-лы, 21 ил.
