| РЕЖУЩИЙ ИНСТРУМЕНТ |  |
Номер публикации патента: 2179092 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B23C005/24 | | Аналоги изобретения: | SU 1159728 А, 07.06.1985. SU 542593, 26.01.1977. SU 759243, 30.08.1980. RU 2014175 С1, 15.06.1994. EP 0606086 А1, 13.07.1994. CS 114189, 15.04.1965. |
| Имя заявителя: | Алтайский государственный технический университет им. И.И. Ползунова | | Изобретатели: | Цуруль В.В.
Черепанов А.А.
Балашов А.В. | | Патентообладатели: | Алтайский государственный технический университет им. И.И. Ползунова |
Реферат | |

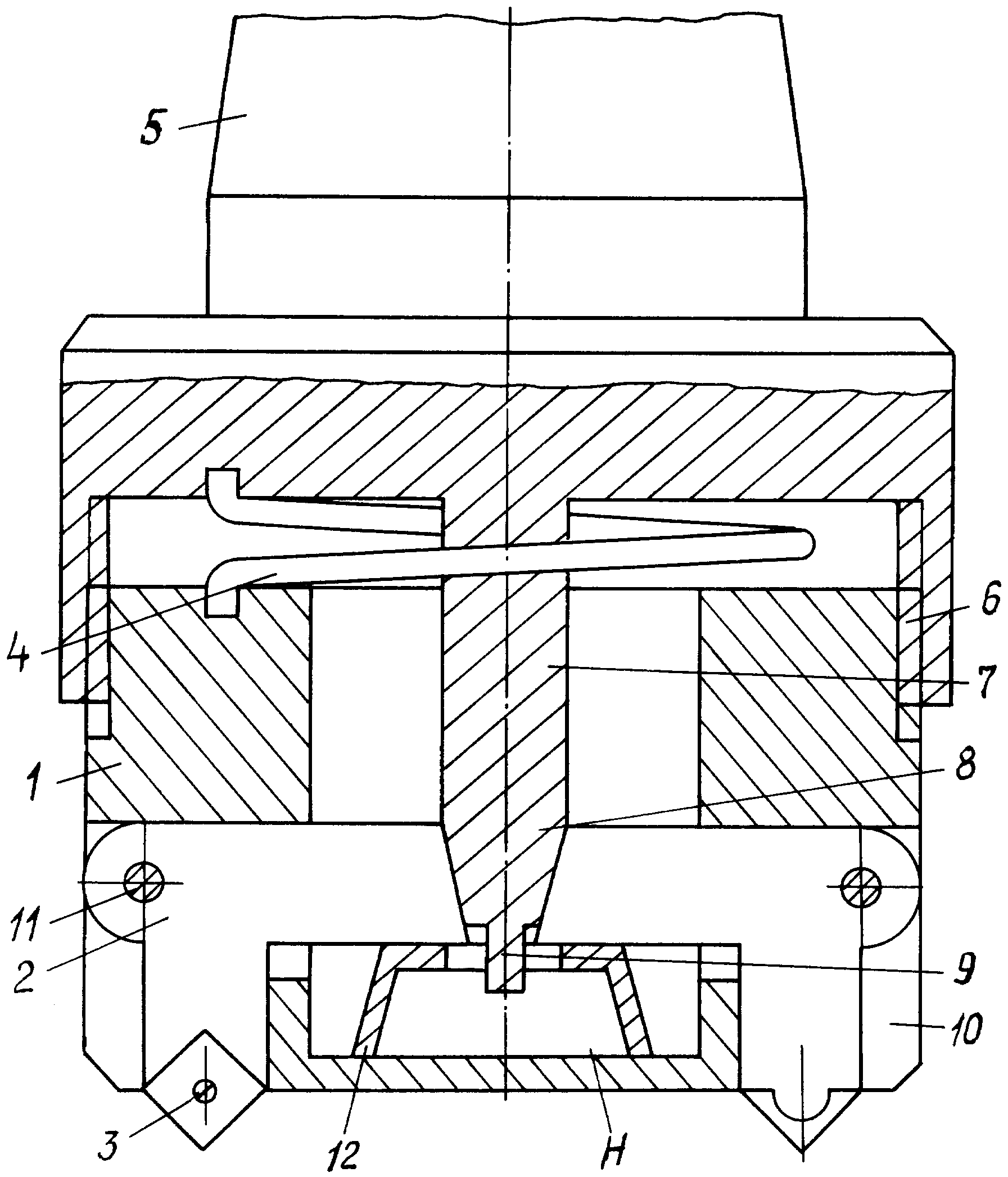

Изобретение относится к конструкциям металлорежущих инструментов для обработки плоских поверхностей деталей режущим инструментом, оснащенным многогранными пластинами. Инструмент содержит корпус, в пазах которого подвижно установлены державки с закрепленными на них режущими элементами, оправку, соединенную с корпусом, упругий и прижимной элементы. Для повышения точности обработки плоских поверхностей деталей соединение оправки с корпусом выполнено резьбовым. При этом оправка выполнена со стержневым элементом, состоящим из переходящих друг в друга цилиндрической части, размещенной внутри упругого элемента, жестко закрепленного концами на оправке и в корпусе, конической части, предназначенной для взаимодействия с державками, и центрирующей части, охватываемой упругим прижимным элементом, опертым на дно полости, выполненной в корпусе, и предназначенным для взаимодействия верхней частью с державками. 1 ил.
|
