US 6991434 А, 31.01.2006. SU 610618 А1, 15.06.1978. SU 617181 А1, 05.07.1978. SU 1450933 А1, 15.01.1989. RU 2351441 С2, 10.04.2009. US 6077002 А, 20.06.2000.
Имя заявителя:
Федеральное государственное унитарное предприятие "Научно-производственный центр газотурбостроения "Салют" (ФГУП "НПЦ газотурбостроения "Салют") (RU)
Изобретатели:
Кузнецов Игорь Игоревич (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Научно-производственный центр газотурбостроения "Салют" (ФГУП "НПЦ газотурбостроения "Салют") (RU)
Реферат

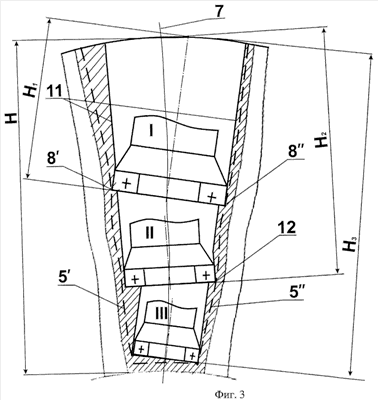

Изобретение относится к машиностроению и может быть использовано при фрезеровании деталей со сложной пространственной геометрией, характеризующейся чередованием выступов и пазов, в частности, при изготовлении моноколес центробежных или осевых лопаточных машин. Способ включает обработку пазов фрезерованием, при котором фрезе сообщают вращение и движение подачи в направлении, совпадающем с осью ее вращения, и выполняют рабочие ходы фрезы в пределах назначенных границ области обработки паза с образованием в заготовке каналов. Выполнение рабочих ходов осуществляют последовательно с использованием фрез с уменьшающимся диаметром рабочей части, который выбирают в зависимости от расчетного значения диаметра рабочей части из условия обеспечения в процессе обработки максимальной площади поверхности, образованной режущей кромкой фрезы при ее контакте с обрабатываемой поверхностью заготовки. После выполнения фрезой всех возможных рабочих ходов на обрабатываемой заготовке осуществляют замену фрезы с одним диаметром рабочей части на фрезу с другим диаметром рабочей части. Рабочие ходы выполняют с наиболее широкой стороны паза до достижения рабочей частью фрезы заданной длины рабочего хода. Повышается производительность обработки при изготовлении деталей с пазами переменной ширины. 5 з.п. ф-лы, 1 пр., 4 ил.
