SU 1703294 А1, 07.01.1992. SU 1036474 А1, 23.03.1983. SU 664771 А1, 30.05.1979. US 3463050 А, 26.08.1969.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Кубанский государственный технологический университет" (ГОУ ВПО "КубГТУ") (RU)
Изобретатели:
Соколов Александр Григорьевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Кубанский государственный технологический университет" (ГОУ ВПО "КубГТУ") (RU)
Реферат

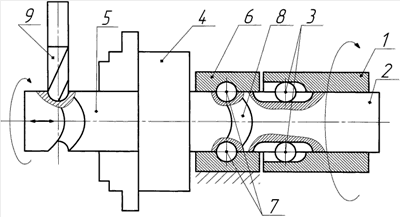

Изобретение относится к машиностроению и может быть использовано для нарезания на универсальных фрезерных станках сложных по конфигурации замкнутых и незамкнутых продольных винтовых и спиральных канавок. Устройство содержит задающий, исполнительный и приводной органы. Задающий орган выполнен в виде цилиндрического копира, на поверхности которого изготовлена винтовая или спиральная канавка заданной конфигурации. Исполнительный орган содержит корпус, надетый на цилиндрический копир и закрепленный неподвижно. Патрон, предназначенный для фиксации заготовок, прикреплен к цилиндрическому копиру. Корпус и цилиндрический копир через поводки, закрепленные в корпусе и частично находящиеся в канавке копира, кинематически связаны между собой. Приводной орган выполнен в виде приводного цилиндра, который надет на цилиндрический копир и кинематически связан с ним через шлицевое соединение. Обеспечивается возможность изготовления на поверхности изделий сложных по конфигурации продольных замкнутых и незамкнутых винтовых и спиральных канавок требуемой формы на универсальных фрезерных станках, повышается качество и производительность обработки. 2 з.п. ф-лы, 1 ил.
