US 5018914 А, 28.05.1991. SU 129921 А, 20.06.1960. SU 295619 А, 07.04.1971. SU 312619 A, 13.10.1971.
Имя заявителя:
ДАЕ СУНГ ГОЛДЕН ТЕКНОЛОДЖИ (KR)
Изобретатели:
ДЗЕОН Биеонг-Воо (KR) ДЗЕОН Биеонг-Гвон (KR)
Патентообладатели:
ДАЕ СУНГ ГОЛДЕН ТЕКНОЛОДЖИ (KR)
Приоритетные данные:
14.02.2006 KR 10-2006-0014224
Реферат

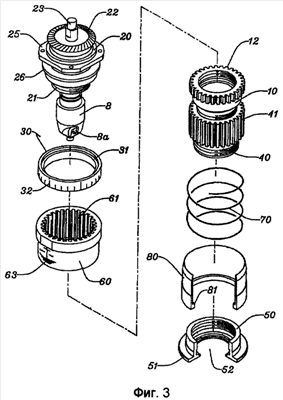

Инструмент содержит корпус, внутри которого с возможностью поворота расположен вращательный режущий блок. Корпус включает закрепленный шлицевый элемент, выполненный на наружной поверхности его верхней части, переходник, соединенный с верхней частью режущего блока при помощи резьбы и выборочно соединяемый с инструментом для передачи крутящего момента на вращательный режущий блок, линейку с делениями, установленную между наружным фланцем, выполненным на наружной стороне переходника, и режущим блоком, держатель, направляющий перемещение, присоединенный к наружной стороне режущего блока при помощи резьбы с возможностью перемещения вверх или вниз и включающий вращательный шлицевый элемент, выполненный на его наружной поверхности, опорный держатель, присоединенный к нижней части держателя при помощи резьбы и включающий направляющую пластину, расположенную под опорным держателем, блок регулирования глубины фаски, включающий вращательный шлицевый элемент, выполненный на его внутренней поверхности и регулирующий и поддерживающий глубину фаски во время выборочного перемещения вверх или вниз путем скольжения. При этом вращательный шлицевый элемент присоединен к вращательному шлицевому элементу держателя и к закрепленному шлицевому элементу режущего устройства. Упругий элемент размещен между блоком, регулирующим глубину фаски, и опорным держателем. Технический результат: повышение точности регулирования и надежности поддержания величины фаски. 6 з.п. ф-лы, 10 ил.
