FR 2861001, 22.04.2005. SU 512007 А1, 30.04.1976. RU 2105640 С1, 27.02.1998. RU 2004130365 А1, 10.04.2006. US 4529341 А, 16.06.2005. WO 2007015095 А1, 08.02.2007.
Имя заявителя:
СНЕКМА (FR)
Изобретатели:
ТЮРРИНИ Клод (FR)
Патентообладатели:
СНЕКМА (FR)
Приоритетные данные:
26.07.2007 FR 0705457
Реферат

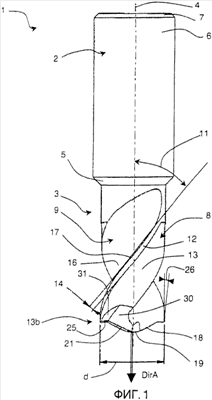

Изобретение относится к машиностроению и может быть использовано при высокоскоростном сверлении деталей из композитных материалов. Сверло содержит хвостовик, суженную часть в форме усеченного конуса, простирающуюся до хвостовика, основание которого размещено на уровне аксиально свободного конца сверла. Конец сверла содержит, по меньшей мере, две основные режущие кромки, связанные двумя центральными кромками. Суженная часть имеет две режущих кромки и два желобка, попеременно винтообразно размещенных вокруг продольной оси вращения сверла. Каждая режущая кромка содержит ленточку, а каждый желобок - основную режущую поверхность, примыкающую к ленточке и к основной режущей кромке, которая образует пересечение с поверхностью основного заднего угла на уровне аксиально свободного конца сверла. Каждая ленточка продолжена радиально к оси вращения сверла искривленной кромкой, продолженной поверхностью основного заднего угла так, что пересечение между каждой искривленной кромкой и примыкающим желобком образовано кромкой, радиально внешний конец которой более удален аксиально по оси вращения сверла от его хвостовика, чем радиально внутренний конец. Упомянутые искривленные кромки продолжаются каждая со стороны поверхностей противоскосов. Приведен способ сверления отверстий при помощи сверла с указанной геометрией. Обеспечивается высокоскоростное сверление композитных материалов. 2 н. и 16 з.п. ф-лы, 5 ил.
