КОМЕТ ГРУП ГМБХ (DE) ХАРТМЕТАЛЛЬ-ВЕРКЦОЙГФАБРИК ПАУЛЬ ХОРН ГМБХ (DE)
Приоритетные данные:
14.09.2007 DE 102007044095.4
Реферат

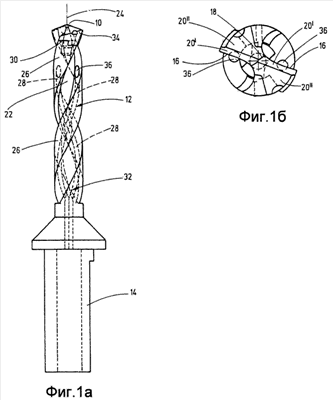

Изобретение относится к машиностроению и может быть использовано при обработке отверстий. Инструмент содержит основной корпус и разъемно соединенную с ним сверлильную коронку. Сверлильная коронка содержит соединяемую с расположенным с торца основного корпуса посадочным гнездом соединительную деталь, которая содержит расположенные с разносом по периметру, по меньшей мере, два центрирующих участка с выпуклой кривизной, с точной подгонкой входящие в зацепление с дополняющими их ответно вогнутыми центрирующими участками посадочного гнезда. Соединительная деталь содержит находящийся в зацеплении с поводком вращения ответный поводковый упор. Центрирующие участки соединительной детали и/или посадочного гнезда содержат прижимные поверхности, которые до стыковки поводкового упора с поводком вращения в направлении, противоположном заданному направлению вращения, прокатываются друг по другу по типу поворотной шпонки в направлении, противоположном заданному рабочему направлению вращения, до взаимной стыковки поводкового упора с поводком вращения. Приведены варианты конструктивного выполнения инструмента. Обеспечивается стабильное геометрическое и силовое замыкание, что исключает использование дополнительных зажимных средств, достигается стабильность обработки инструментом. 5 н. и 19 п. ф-лы, 8 ил.
