US 2004/0151553 A1, 15.08.2004. SU 154126 A, 07.07.1963. SU 476137 A, 14.02.1975. SU 1065109 A, 07.01.1984. SU 1511077 A1, 30.09.1989.
Имя заявителя:
КЕННАМЕТАЛ ИНК. (US)
Изобретатели:
ШУЛЬТЦ Майкл Д. (US) ДЖОРДЖ Стефен М. (US) МОРИНГ Рэймонд Э. (US) ФОРД Дэвид Л. (US)
Патентообладатели:
КЕННАМЕТАЛ ИНК. (US)
Приоритетные данные:
28.11.2006 US 11/564,112
Реферат

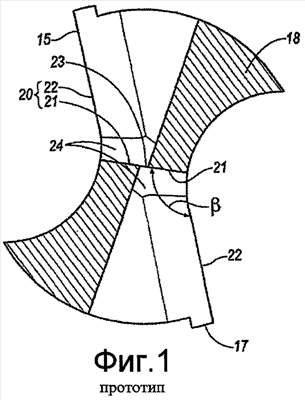

Режущий инструмент выполнен в виде сверла, имеющего центральную ось и режущий конец, включающий первую и вторую пиковую поверхности, пересекающиеся на центральной оси и образующие поперечную режущую кромку, при этом в радиальном направлении биссектриса проходит через центральную ось перпендикулярно поперечной режущей кромке и определяет первую половину инструмента на одной своей стороне и вторую половину инструмента на другой своей стороне. Каждая половина содержит первый криволинейный компонент режущей кромки, образованный пересечением первой поверхности заточки и одной пиковой поверхности, при этом вышеуказанный первый криволинейный компонент режущей кромки проходит в радиальном направлении от вышеупомянутой поперечной режущей кромки, а второй компонент режущей кромки проходит в радиальном направлении наружу от первого компонента режущей кромки в том месте, где, если смотреть от режущего конца, вышеуказанная режущая кромка совмещается с вышеуказанным первым криволинейным компонентом режущей кромки для образования плавного перехода, и при этом первый криволинейный компонент режущей кромки каждой половины инструмента имеет положительный осевой передний угол. Технический результат: повышение эффективности обработки отверстий с плоским основанием. 4 н. и 20 з.п. ф-лы, 12 ил.
