RU 1271677 A1, 23.11.1986. SU 671899 A, 05.07.1979. SU 729006 A, 28.04.1980. SU 1703584 A1, 07.01.1992. RU 2172373 C2, 27.12.2000. GB 1251156 A, 27.10.1971. Толковый металлургический словарь. - М.: Русский язык, 1989, с.146, 247.
Имя заявителя:
Федеральное государственное образовательное учреждение высшего профессионального образования Кубанский государственный аграрный университет (RU)
Изобретатели:
Серга Георгий Васильевич (RU) Белокур Кирилл Алексеевич (RU) Табачук Инна Ивановна (RU) Луговая Людмила Николаевна (RU) Холявко Любовь Владимировна (RU) Солярек Анастасия Сергеевна (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования Кубанский государственный аграрный университет (RU)
Реферат

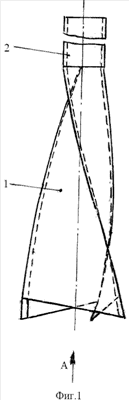

Инструмент состоит из хвостовика и рабочей части, выполненной из трех свернутых в винт листов с образованием пустотелой винтовой поверхности, содержащей канавки для отвода стружки. Для расширения технологических возможностей за счет повышения жесткости и виброустойчивости рабочая часть выполнена из трех и более листов трапециевидной формы, скрученных в продольном направлении относительно собственной оси симметрии, изогнутых по винтовой линии на конической оправке в поперечном направлении и соединенных друг с другом по периметру рабочей части своими боковыми сторонами с образованием пустотелой винтовой конической поверхности по всей длине рабочей поверхности, и снабжена по наружному диаметру коническими винтовыми линиями, а по внутренней поверхности - коническими винтовыми канавками по всей длине. С торцевой стороны рабочей части большего диаметра выполнены режущие и рассверливающие кромки, расположенные в различных плоскостях, при этом на каждом из листов трапециевидной формы в основании выполнен скос под углом 5-30°. По другому варианту рабочая часть выполнена, по крайней мере, из трех и более винтовых трапециевидных листов криволинейной вогнутой или выпуклой формы, описанных кривыми различного порядка и степени кривизны с центрами, расположенными наружи и внутри поперечного сечения рабочей части. 2 н.п. ф-лы, 9 ил.
