JP 8066806 А, 12.03.1996. SU 1683892 A1, 15.10.1991. SU 847404 A1, 15.07.1981. RU 67904 U1, 10.11.2007. US 2663203 A1, 22.12.1953.
Имя заявителя:
Корюкина Нина Алексеевна (RU)
Изобретатели:
Корюкина Нина Алексеевна (RU)
Патентообладатели:
Корюкина Нина Алексеевна (RU)
Реферат

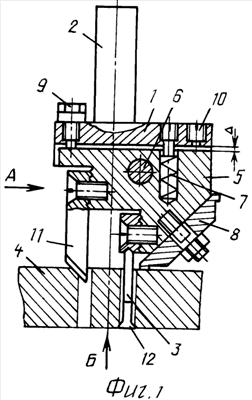

Изобретение относится к области обработки материалов резанием и может быть использовано при обработке отверстий в заготовках в виде листов, плит или труб. Инструмент содержит корпус с хвостовиком для присоединения к шпинделю сверлильного станка, режущий элемент с выступом для снятия фаски с обратной стороны заготовки, соединенный с подвижным элементом, размещенным с возможностью поворота в пазу корпуса на оси, размещенной в корпусе перпендикулярно оси хвостовика, пружину сжатия, взаимодействующую с подвижным элементом и корпусом, ролик, установленный на опоре, соединенной с подвижным элементом, и два размещенных в корпусе с разных сторон от оси подвижного элемента упора для взаимодействия с подвижным элементом. Инструмент снабжен закрепленным на подвижном элементе дополнительным режущим элементом для снятия фаски с наружной стороны заготовки, выполненным с режущей кромкой для образования в заготовке кольцевой канавки, расположенной со стороны первого из упомянутых упоров со смещением от оси подвижного элемента. При этом дополнительный режущий элемент размещен со стороны первого упора по отношению к оси подвижного элемента, а ролик - со стороны второго упора, установленного в корпусе с зазором по отношению к подвижному элементу при его взаимодействии с первым упором, причем пружина сжатия размещена в корпусе с возможностью поджима подвижного элемента к первому упору. Обеспечивается просверливание отверстия и снятие фасок с наружной и обратной сторон заготовки за один проход. 1 з.п. ф-лы, 3 ил.
