WO 2006/025230 A1, 09.03.2006. SU 189283 A, 28.12.1966. SU 1235668 A1, 07.06.1986. RU 2051203 C1, 20.06.1996. RU 2287407 C1, 08.08.2005.
Имя заявителя:
КАБУСИКИ КАЙСЯ МИЯНАГА (JP)
Изобретатели:
МИЯНАГА Масааки (JP)
Патентообладатели:
КАБУСИКИ КАЙСЯ МИЯНАГА (JP)
Реферат

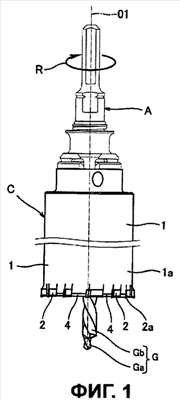

Кольцевое сверло содержит трубчатую корпусную часть и множество режущих пластин, расположенных на рабочем конце корпусной части на предварительно заданных интервалах в окружном направлении, причем по меньшей мере одна из режущих пластин, служащая в качестве внутренней режущей пластины, имеет конфигурацию, предназначенную для обработки резанием участка внутренней периферической стороны, а остальные режущие пластины, служащие в качестве внешних режущих пластин, имеют конфигурацию, предназначенную для обработки резанием участка наружной периферической стороны. При этом толщина корпусной части в радиальном направлении выполнена тонкой с сохранением сопротивляемости деформации корпусной части. На рабочем конце корпусной части выполнены сквозные канавки, проходящие насквозь через корпусную часть в радиальном направлении так, что они открываются в направлении стороны рабочего конца кольцевого сверла. При этом режущие пластины закреплены в соответствующих сквозных канавках, причем каждая из режущих пластин имеет размер в окружном направлении, равный размеру в окружном направлении сквозной канавки, и выполнена в виде блока, отдельного от корпусной части. Стружечные канавки, каждая из которых имеет конфигурацию, предназначенную для отвода стружки, выполнены в направлении вращения перед режущими пластинами, причем каждая из них образована частью наружной периферической поверхности корпусной части и имеет скошенную изогнутую поверхность, выполненную так, что наружная периферическая поверхность сближается с внутренней периферической поверхностью корпусной части, когда наружная периферическая поверхность проходит в направлении рабочего конца корпусной части. При этом режущие пластины расположены в соответствующих сквозных канавках так, что внутренний в радиальном направлении конец участка переднего в осевом направлении конца каждой из режущих пластин совпадает или по существу совпадает с участком переднего в осевом направлении конца стружечной канавки в радиальном направлении, а конфигурация, в которой внутренний в радиальном направлении конец участка переднего в осевом направлении конца режущей пластины совпадает или по существу совпадает с участком переднего в осевом направлении конца стружечной канавки, реализована так, что соединительный участок в окружном направлении между участком переднего в осевом направлении конца стружечной канавки и режущей пластиной изогнут или согнут в радиальном направлении так, чтобы соответствовать позиции внутреннего в радиальном направлении конца режущей пластины. Технический результат: повышение эффективности кольцевого сверления. 6 з.п. ф-лы, 12 ил.
