| РУЧНАЯ МАШИНА |  |
Номер публикации патента: 2174895 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B23B045/02 | | Аналоги изобретения: | Каталог фирмы "SPARKI". 1997. Дрель ударного действия мод. BUR2 350Е SU 761255, 07.09.1980. SU 1373486 А1, 15.02.1988. GB 1352958, 15.05.1974. FR 2564025, 15.11.1985. DE 3537254 А1, 23.04.1987. |
| Имя заявителя: | Колган Юрий Никитович | | Изобретатели: | Колган Ю.Н. | | Патентообладатели: | Колган Юрий Никитович |
Реферат | |

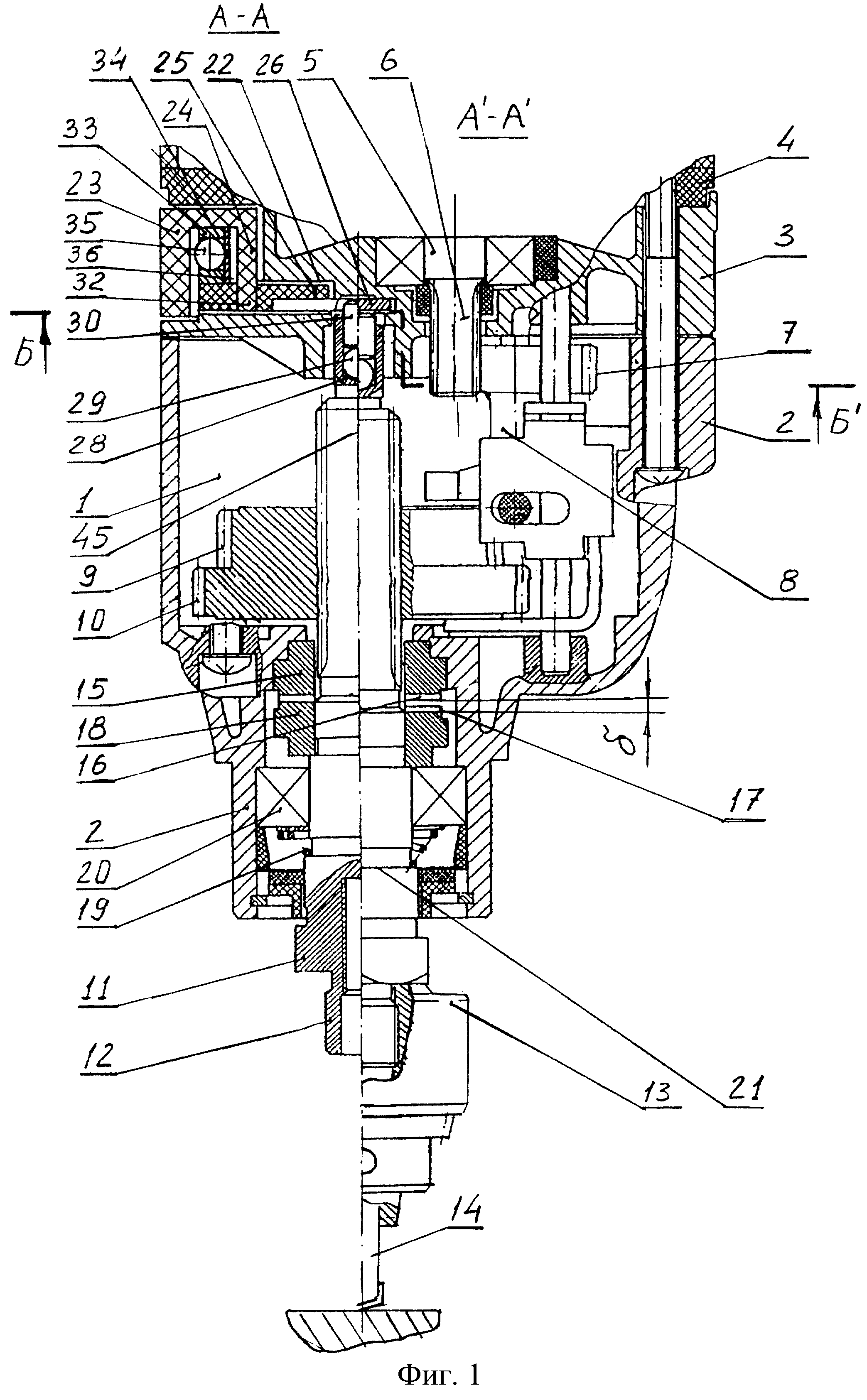

Изобретение относится к области машиностроения, в частности к электрическим ручным ударно-вращательным сверлильным машинам, применяемым в строительстве и машиностроении для образования отверстий в различных конструкционных и строительных материалах. Ручная машина ударно-вращательного действия, имеющая возможность переключения с помощью движкового переключателя в, как минимум, два режима работы - вращательный и ударно-вращательный. В одном из крайних положений переключателя с помощью опорной пластины ограничивается основой люфт шпинделя, на котором закреплена наковальня с торцевыми кулачками. В этом положении отсутствует взаимный контакт кулачков шпинделя и ответных кулачков ударника, установленного в корпусе машины, что обеспечивает чисто вращательный режим шпинделя и ручной машины в целом. В другом крайнем положении переключателя шпиндель имеет возможность выбрать осевой люфт и обеспечить взаимный контакт кулачков и ответных кулачков в процессе вращения и осуществить ударно-вращательный режим ручной машины. При этом движковая шторка переключателя выполнена в виде соединенных между собой шторки и движка, установленных с возможностью охвата, выполненной в корпусе перемычки по периметру ее поперечного сечения и перемещения вдоль нее. В движке и шторке выполнены соответственно выступы и отверстия для взаимодействия друг с другом. Устройство пружинной фиксации переключателя выполнено в виде расположенного в сквозном отверстии перемычки элемента фиксации, который подпружинен с одной стороны и размещен своей частью с противоположной стороны в одном из двух пазов движка в зависимости от крайнего положения переключателя. Такое выполнение ручной машины позволяет сократить ее габариты. 5 ил.
|
