СПОСОБ НАРЕЗАНИЯ ПРОДОЛЬНЫХ КАНАВОК НА ПОВЕРХНОСТИ ЦИЛИНДРИЧЕСКОГО КАНАЛА

Номер публикации патента: 2369468

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008108675/02
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B23B041/02
Аналоги изобретения: ТУКТАНОВ А.Г. Технология производства стрелково-пушечного и артиллерийского вооружения. - М.: Машиностроение, 2007, с.264-268, рис.2.105-2.107. SU 818765 А, 07.04.1981. RU 46962 U1, 10.08.2005.

Имя заявителя: Открытое акционерное общество специального машиностроения и металлургии "Мотовилихинские заводы" (RU)
Изобретатели: Рудаков Александр Владимирович (RU)
Стрелков Геннадий Васильевич (RU)
Колупаев Александр Михайлович (RU)
Патентообладатели: Открытое акционерное общество специального машиностроения и металлургии "Мотовилихинские заводы" (RU)

Реферат

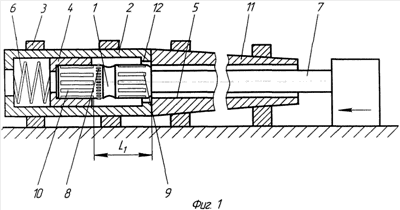

Способ включает снятие металла при осевом перемещении относительно обрабатываемой поверхности нарезательной головки, имеющей радиально перемещаемые резцы, расположенные между передним и задним направляющими узлами, передний из которых при заходе нарезательной головки базируют по обрабатываемой поверхности. Для повышения качества обрабатываемых канавок задний направляющий узел при заходе нарезательной головки базируют по направляющей втулке, которую перед заходом устанавливают на расстоянии от торца обрабатываемой поверхности, обеспечивающем выход переднего направляющего узла из канала, а при заходе перемещают в осевом направлении совместно с нарезательной головкой и останавливают на расстоянии от торца обрабатываемой поверхности, обеспечивающем одновременное базирование заднего направляющего узла по направляющей втулке и обрабатываемой поверхности при последующем осевом перемещении нарезательной головки относительно направляющей втулки. 2 ил.
