RU 2396148 C1, 10.08.2010. SU 986650 A, 07.01.1983. SU 1791075 A1, 30.01.1993. RU 2042476 C, 27.08.1995. JP 11-347813 A, 21.12.1999.
Имя заявителя:
Целковнев Геннадий Михайлович (RU)
Изобретатели:
Целковнев Геннадий Михайлович (RU)
Патентообладатели:
Целковнев Геннадий Михайлович (RU)
Реферат

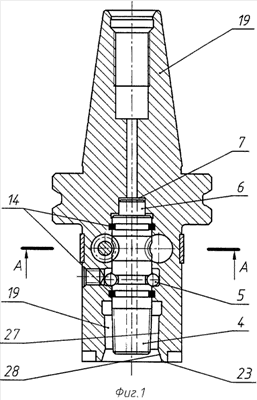

Устройство содержит конический стяжной винт, размещенный в стыковочном отверстии базового модуля и зафиксированный от осевого перемещения шариками опорного элемента в канавке на стяжном винте, опирающихся на торец расточки, выполненной в цилиндрической части стыковочного отверстия базового модуля для передачи осевого усилия при его сборке с конечным модулем, имеющим цанговую часть, предназначенную для введения в стыковочное отверстие базового модуля. Для повышения жесткости и точности соединения стыковочное отверстие базового модуля выполнено с участками прямого и обратного конуса. При этом прямой конус выполнен с углом поверхности, обеспечивающей при сборке прецизионную беззазорную взаимную установку модулей, а обратный конус выполнен с углом поверхности, равным углу конической резьбовой поверхности стяжного винта, и с возможностью обеспечения полного ввинчивания стяжного винта в цанговую часть конечного модуля и беззазорного напряженного соединения базового и конечного модулей. 2 з.п. ф-лы, 5 ил.
