WO 2009/040651 A1, 02.04.2009. SU 156397 A, 15.08.1963. SU 381483 A, 08.08.1973. RU 2108209 C1, 10.04.1998.
Имя заявителя:
Корюкина Нина Алексеевна (RU), Корюкина Ирина Дмитриевна (RU)
Изобретатели:
Корюкина Нина Алексеевна (RU) Корюкина Ирина Дмитриевна (RU)
Патентообладатели:
Корюкина Нина Алексеевна (RU) Корюкина Ирина Дмитриевна (RU)
Реферат

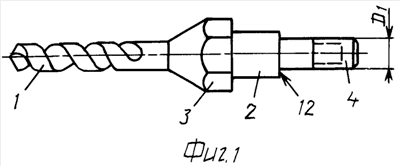

Сверло содержит режущую часть и хвостовую часть, на которой выполнена многогранная боковая поверхность со стороны режущей части с поперечным сечением в виде многоугольника, симметричного относительно оси сверла. Для повышения технологичности изготовления сверла и патрона оно снабжено цилиндрическим стержнем из магнитного материала, соединенным с концом хвостовой части, противоположным режущей части, при этом ось стержня совмещена с осью сверла, а его диаметр выполнен меньше диаметра окружности, вписанной в упомянутый многоугольник поперечного сечения многогранной боковой поверхности хвостовой части. Магнитный патрон содержит корпус с частью для закрепления в станке или электроинструменте и магнит, в корпусе выполнено продольное отверстие, в котором со стороны торца, обращенного к режущей части сверла, установлена и жестко закреплена предназначенная для взаимодействия с многогранной боковой поверхностью сверла втулка с центральным отверстием, ограниченным многогранной поверхностью с поперечным сечением в виде многоугольника, симметричного относительно оси патрона. При этом магнит размещен в продольном отверстии корпуса на удалении от упомянутого торца, между магнитом и втулкой с многогранным отверстием в продольном отверстии корпуса установлена и жестко закреплена втулка с центральным цилиндрическим отверстием для размещения стержня, присоединенного к хвостовой части сверла. 2 н.п. ф-лы, 4 ил.
