Государственное образовательное учреждение высшего профессионального образования Самарский государственный технический университет (RU)
Изобретатели:
Прилуцкий Ванцетти Александрович (RU) Крылов Сергей Михайлович (RU) Голудина Наталья Павловна (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Самарский государственный технический университет (RU)
Реферат

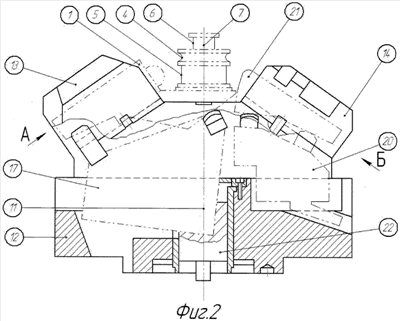

Изобретение относится к машиностроению и может быть использовано для установки заготовок сложной формы на металлорежущих станках, а именно для установки заготовки лапы бурового долота, имеющей двугранный угол, в одной из плоскостей которого выполнено перпендикулярное указанной плоскости глухое цилиндрическое технологическое отверстие. Способ установки включает базирование заготовки плоскостями двугранного угла на призме с исключением пяти степеней свободы и на пальце, с исключением шестой степени свободы заготовки, и закрепление заготовки силой, направленной по нормали к спинке заготовки лапы бурового долота. Заготовку базируют на ромбическом цанговом пальце, в котором размещен разжимной конус, подпружиненный относительно цангового пальца в осевом направлении посредством спиральной пружины через разжимное кольцо. Закрепление заготовки осуществляют посредством силы, передаваемой плоским дном заготовки со стороны технологического отверстия на кнопку-пружину, встроенную в головку разжимного конуса, до соприкосновения лепестков цангового конца пальца, раздвигаемого разжимным конусом, с технологическим отверстием заготовки и одновременного касания плоскостей двугранного угла заготовки с плоскостями призмы. Обеспечивается повышение точности расположения обрабатываемых поверхностей и простота работы устройства. 9 ил.
