WO 86/04842 A1, 28.08.1986. SU 390877 A, 03.01.1974. SU 1755470 A1, 30.04.1994. RU 4088 U1, 16.05.1997.
Имя заявителя:
КОМЕТ ГРУП ГМБХ (DE)
Изобретатели:
ШТОЛЬЦ Герхард (DE)
Патентообладатели:
КОМЕТ ГРУП ГМБХ (DE)
Приоритетные данные:
13.09.2005 DE 102005043850.4
Реферат

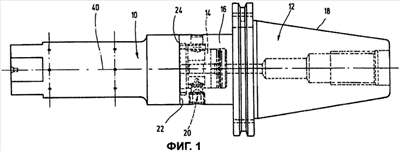

Представлено устройство для соединения двух деталей инструмента с устанавливаемым на первой детали установочным пальцем с по существу цилиндрической боковой поверхностью и с радиально выступающей кольцевой плоской поверхностью, ограничивающей установочный палец у его основания, с размещаемой на второй детали приемной втулкой, имеющей цилиндрическую внутреннюю поверхность и ограниченной кольцевой торцевой поверхностью, и с зажимным механизмом для втягивания установочного пальца в приемную втулку и прижатия плоской поверхности и торцевой поверхности друг к другу, причем приемная втулка имеет внутреннюю коническую часть, расходящуюся от цилиндрической внутренней поверхности в направлении торцевой поверхности, а установочный палец имеет ответную внешнюю коническую часть, и причем в области основания установочного пальца установлено центрирующее кольцо, содержащее внешнюю коническую часть и, по меньшей мере, частично поддающееся упругой деформации. Для повышения точности соединения за счет улучшения центрирования центрирующее кольцо имеет кольцевую опорную часть, соединенную с установочным пальцем путем геометрического или силового замыкания и/или неразъемно, и кольцевую пружинящую часть, аксиально примыкающую к опорной части, свободно выступающую за пределы соседней цилиндрической боковой поверхности установочного пальца и содержащую внешнюю коническую часть. 4 н. и 34 з.п. ф-лы, 17 ил.
