RU 2311266 C2, 27.11.2007. RU 2311268 C2, 27.11.2007. US 4872379 A, 10.10.1989.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Самарский государственный технический университет (RU)
Изобретатели:
Крылов Сергей Михайлович (RU) Прилуцкий Ванцетти Александрович (RU) Голудина Наталья Павловна (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Самарский государственный технический университет (RU)
Реферат

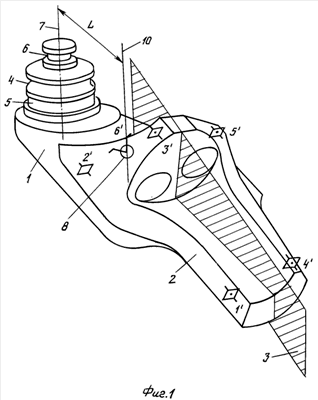

Изобретение относится к металлообработке и может быть использовано для установки заготовки лап буровых долот при их механической обработке на металлорежущих станках. Способ установки заготовки лапы бурового долота, имеющей двугранный угол, в одной из плоскостей которого выполнено перпендикулярное указанной плоскости глухое цилиндрическое технологическое отверстие, включает базирование заготовки лапы плоскостями двугранного угла на наклонной призме с исключением пяти степеней свободы и на базирующем элементе. Ось вышеуказанного элемента совмещают с осью технологического отверстия, с исключением шестой степени свободы заготовки лапы, обеспечивающей возможность ее перемещения вдоль плоскости симметрии двугранного угла. Базирующий элемент лапы выполнен в виде ромбического цангового пальца и разжимного конуса, который подпружинен относительно цангового пальца в осевом направлении посредством витой пружины и в радиальном направлении - посредством пластинчатых пружин, расположенных в канавках разжимного конуса. Плоскость симметрии ромба цангового пальца располагают параллельно плоскости симметрии двугранного угла заготовки. Заготовку лапы закрепляют силой, направленной по нормали к спинке лапы, которая передается плоским дном технологического отверстия на разжимной конус. Обеспечивается повышение точности установки. 7 ил.
