ПЛАВАЮЩИЙ ПАТРОН

Номер публикации патента: 2179911

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  97111502/02		Получить полное описание патента

Реферат

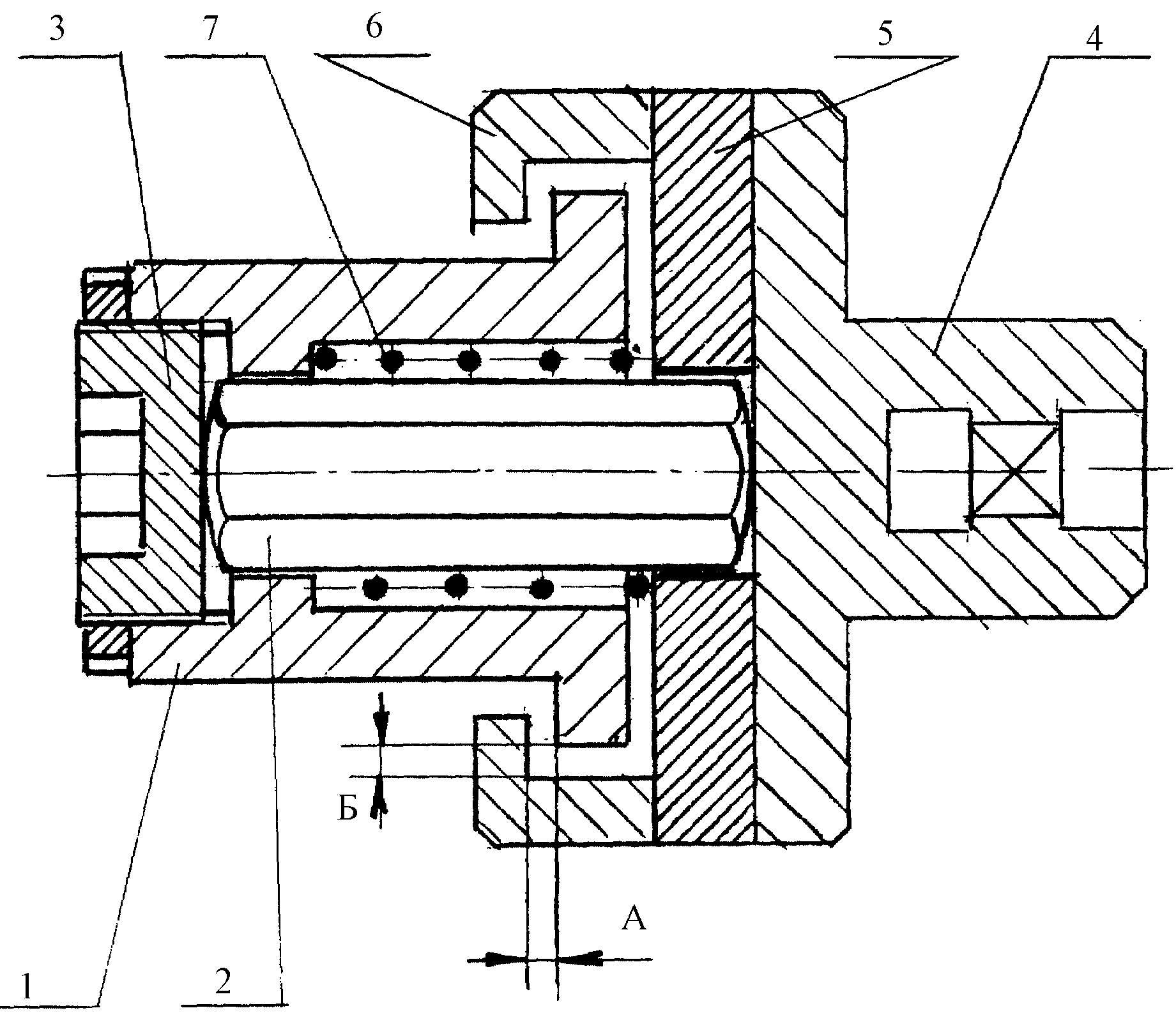

Изобретение может быть использовано для закрепления инструмента на станке с возможностью отклонения от оси шпинделя. Патрон состоит из корпуса, инструментодержателя и сухаря, расположенного между ними. Боковая поверхность сухаря, передающая крутящий момент, выполнена в виде многогранника. Торцевые поверхности сухаря передают осевые нагрузки и выполнены сферическими с диаметром, равным длине сухаря. Один конец сухаря своей торцевой поверхностью контактирует с плоской поверхностью пробки, размещенной в корпусе с возможностью осевой переустановки, другой - с плоской поверхностью инструментодержателя и размещен в многогранном отверстии диска. Последний закреплен между инструментодержателем и ограничительным кольцом, установленным к подпружиненному корпусу с зазорами, определяющими максимальную величину отклонения инструмента. Изобретение позволяет упростить конструкцию патрона и повысить его функциональные возможности. 1 ил.
