| РАЗЖИМНАЯ ОПРАВКА |  |
Номер публикации патента: 2168398 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B23B031/40 | | Аналоги изобретения: | RU 2030257 C1, 10.03.1995. SU 906646, 23.02.1982. SU 908548, 28.02.1982. SU 986630, 07.10.1983. |
| Имя заявителя: | Величко Игорь Викторович | | Изобретатели: | Величко И.В.
Легкий Н.М. | | Патентообладатели: | Величко Игорь Викторович
Легкий Николай Михайлович |
Реферат | |

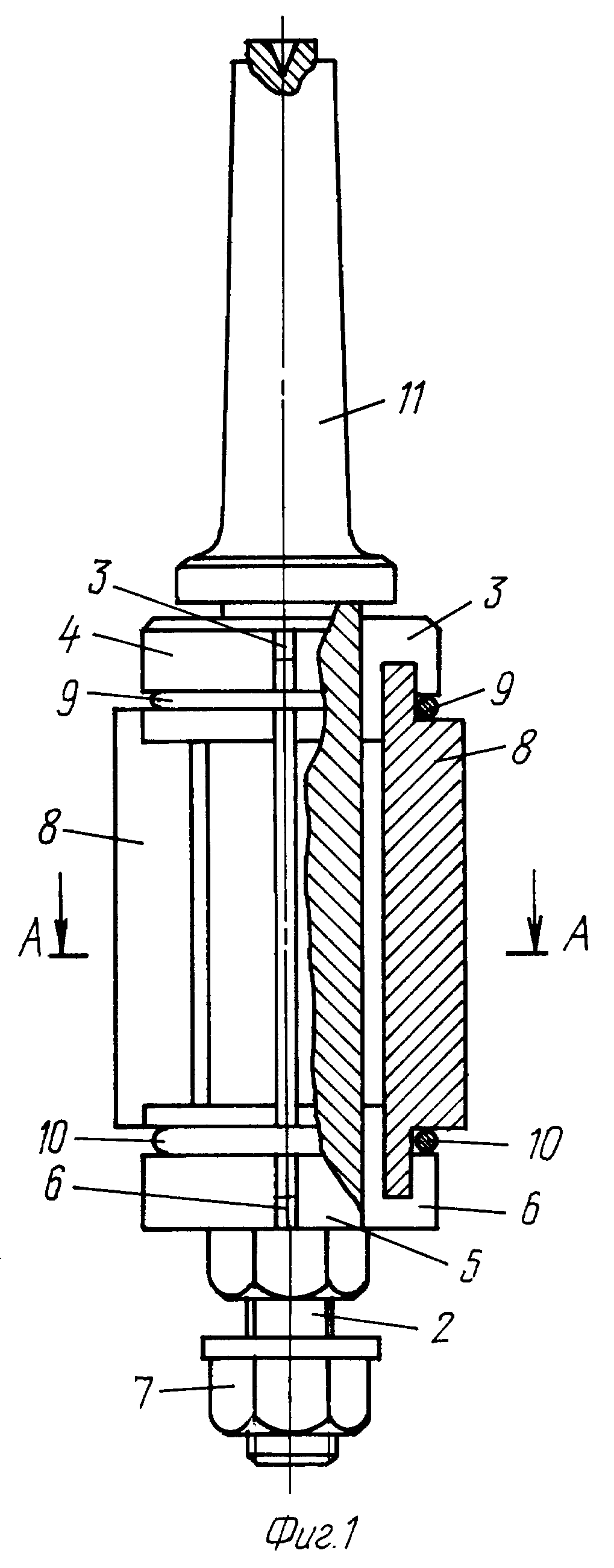

Изобретение может быть использовано на токарных и шлифовальных станках для обработки деталей типа "втулка". Оправка содержит пружинные элементы, корпус, две фиксирующие пружины и поворотную гайку с пазами. На одном конце корпуса выполнен установочный хвостовик, а на втором - резьба и установлена зажимная гайка. Поворотная гайка с пазами установлена перед зажимной гайкой. На корпусе выполнен выступ с пазами, расположенными через равные промежутки окружности, аналогичные пазам на поворотной гайке. Пружинные элементы выполнены в виде плоских пластин, один конец каждой из которых с помощью одной фиксирующей пружины зафиксирован в пазу выступа корпуса, а второй с помощью второй фиксирующей пружины - в пазу поворотной гайки. Изобретение позволяет упростить конструкцию оправки и повысить точность изготовляемых деталей. 2 ил.
|
