US 2006/0104728 A1, 18.05.2006. SU 427794 A, 15.05.1974. SU 1738497 A1, 07.06.1992. RU 2032499 С1, 10.04.1996. RU 2053046 С1, 27.01.1996.
Имя заявителя:
КЕННАМЕТАЛ ИНК. (US)
Изобретатели:
ПУШМАНН-ФРЕНКЕН Юрген (DE)
Патентообладатели:
КЕННАМЕТАЛ ИНК. (US)
Приоритетные данные:
04.11.2006 DE 102006052051.3
Реферат

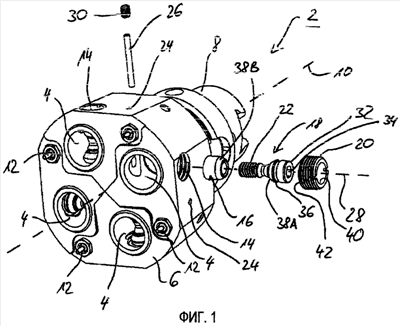

Резцедержатель имеет несколько предусмотренных в основной части гнездами для инструмента, каждое из которых выполнено с возможностью установки в них установочным хвостовиком режущего инструмента и его зажима посредством зажимного устройства, содержащего стяжную гайку и зажимной болт, который проходит сбоку через отверстие в основной части до гнезда для инструмента и на своем внешнем конце имеет головку, выполненную с возможностью воздействия на нее установочным инструментом и фиксируемую за счет стопорного элемента, расположенного на основной части в области отверстия и образующего упор для головки болта. Технический результат: расширение технологических возможностей за счет создания компактного резцедержателя с быстрой и простой сменой инструмента. 9 з.п. ф-лы, 3 ил.
