US 3877832 A, 15.04.1975. SU 520023 A, 06.08.1976. SU 1450921 A1, 15.01.1989. RU 2042477 C1, 27.08.1995. RU 2349426 C2, 10.10.2008.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Ярославский государственный технический университет" (RU)
Изобретатели:
Украженко Константин Адамович (RU) Украженко Олег Константинович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Ярославский государственный технический университет" (RU)
Реферат

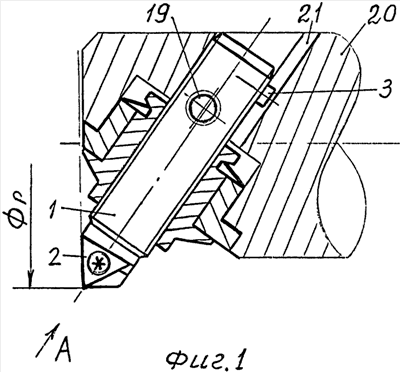

Головка содержит державку в виде микрометрического винта, на одном конце которого выполнено гнездо для режущей пластины, а на другом расположена шпонка, предназначенная для взаимодействия со шпоночным пазом расточной оправки, лимб, размещенный во втулке с нониусом, закрепленной на оправке, и жестко связанный с одной из двух сопряженных с упомянутым винтом гаек, соединенных упругим элементом, образованным радиальными пазами на образующей лимба, фиксируемого во втулке стопорным кольцом по канавке с опорной поверхностью под стопорное кольцо на образующей лимба. Для уменьшения габаритов и упрощения конструкции стопорное кольцо выполнено в виде тарельчатой пружины, взаимодействующей с опорной поверхностью канавки, а одна из гаек разрезана в осевом направлении, причем осевой паз от реза пересекает упомянутую канавку. Опорная поверхность канавки может быть выполнена наклонной. Осевые пазы от разреза гайки могут быть соединены с радиальными пазами. На образующей лимба от его торца до канавки могут быть выполнены лыски. На торце лимба может быть выполнено гнездо под тарельчатую пружину. 4 з.п. ф-лы, 13 ил.
