US 4072438 А, 07.02.1978. SU 68936 А, 30.07.1947. SU 1268300 A1, 07.11.1986. RU 2110370 С1, 10.05.1998. US 5156503 А, 20.10.1992. DE 19707549 A1, 04.09.1997. EP 0642859 A1, 15.03.1995. WO 99/51379 A1, 14.10.1999.
Имя заявителя:
ТЭГУТЕКС ЛТД. (KR)
Изобретатели:
ЧХОИ Чан Хее (KR) ПАРК Хон Сик (KR) ПЭ Дэ Ви (KR)
Патентообладатели:
ТЭГУТЕКС ЛТД. (KR)
Приоритетные данные:
28.04.2003 KR 10-2003-0026764
Реферат

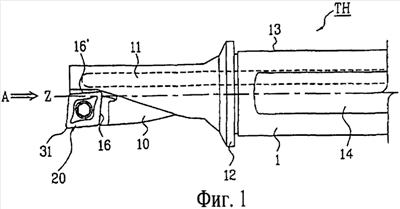

Режущий инструмент, содержащий головную часть, имеющую гнездо для размещения одной режущей пластины, спиральную стружечную канавку, проходящую до задней стороны стержня, отверстие для подачи охлаждающей воды, наклоненное на концевом участке головной части к внешней вершине режущей пластины, и режущую пластину, установленную в гнезде, выполненную шестигранной формы с отверстием под винт в своей центральной части и имеющую формирователи стружки, расположенные вокруг отверстия под винт, боковые поверхности, размещенные между нижней поверхностью и верхней поверхностью режущей пластины, режущие кромки. При этом режущая пластина выполнена с закругленными вершинами в каждой из ее четырех угловых частей, где сходятся боковые поверхности с режущими кромками, одна из которых служит внешней вершиной, определяющей размер высверливаемого отверстия, а другая - внутренней вершиной, расположенной по другую сторону относительно оси режущего инструмента, причем угол при внешней вершине выполнен острым меньше тупого угла при внутренней вершине. Для повышения производительности и качества механической обработки каждая из боковых поверхностей имеет положительный задний угол, каждая из режущих кромок имеет три или более трех прямых участка и изогнутый участок. При этом режущие кромки, формирователи стружки и боковые поверхности выполнены симметрично относительно прямой линии, разделяющей внешнюю вершину на две равные части. При этом режущая кромка, смежная с внутренней вершиной, расположена ниже оси режущего инструмента и выполнена с положительным углом наклона в 20-60 градусов относительно нижней поверхности или сильно изогнутой наклоненной кромкой, имеющей угол наклона касательной, аналогичный вышеуказанному. Державка содержит корпус, имеющий квадратный хвостовик и канавку, служащую направляющей для перемещения блока крепления режущего инструмента вверх/вниз. Для достижения того же технического результата она снабжена клином, установленным с возможностью перемещения по наклонной поверхности, выполненной на корпусе и расположенной напротив хвостовика, винтом клина, расположенным в зацеплении с хвостовиком корпуса и служащим для перемещения клина по наклонной поверхности при его вращении, и фиксирующим средством. При этом форма канавки для перемещения блока имеет вид «ласточкина хвоста», на корпусе выполнен узкий паз со стороны одного из углов упомянутой канавки в виде «ласточкина хвоста» в направлении хвостовика корпуса, фиксирующее средство предназначено для приведения передней боковой детали и задней боковой детали, образующих узкий паз корпуса, в плотный контакт для фиксации положения блока крепления сборного режущего инструмента, перемещаемого в направлении вверх/вниз по канавке в корпусе при вращении винта клина. 2 н. и 14 з.п. ф-лы, 9 ил.
