SU 1565593 A1, 23.05.1990. SU 1342606 A1, 07.10.1987. SU 1697979 A1, 15.12.1991. SU 1791076 A1, 30.01.1993. GB 1353127 A, 15.05.1974. US 6457914 B1, 01.10.2002.
Имя заявителя:
КЕННАМЕТАЛ ИНК. (US)
Изобретатели:
МОРРИСОН Майкл Г. (US) БРУНЕТТО Ланс Д. (US) КОНВЕЙ Чарльз Лайл (US)
Патентообладатели:
КЕННАМЕТАЛ ИНК. (US)
Приоритетные данные:
16.07.2007 US 11/879,189
Реферат

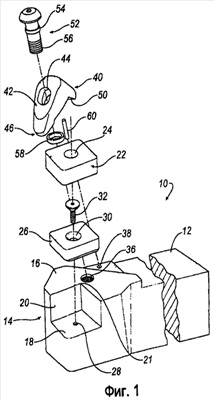

Инструмент предназначен для съемного закрепления режущей пластины с установочным отверстием и содержит корпус, включающий гнездо под режущую пластину, имеющее дно и по меньшей мере одну боковую стенку, отверстие для закрепления прихвата, имеющее центральную ось, образующую угол относительно плоскости корпуса, прихват, имеющий верхнюю поверхность, переднюю нижнюю сторону и заднюю нижнюю сторону, отверстие и носовую часть с проходящим вниз выступом, и зажимной винт, выполненный с возможностью введения в отверстие прихвата и, по меньшей мере, частичного размещения в отверстии для закрепления прихвата в корпусе для приведения прихвата в прижимной контакт с режущей пластиной, причем зажимной винт имеет головку, буртик и резьбу, и кольцо, расположенное на буртике зажимного винта. При этом прихват выполнен с обеспечением возможности при приведении его в прижимной контакт с режущей пластиной контактирования с задней поверхностью установочного отверстия режущей пластины только выступа его носовой части, а с верхней поверхностью режущей пластины - только передней нижней стороны его носовой части. Технический результат: упрощение изготовления. 3 н. и 15 з.п. ф-лы, 12 ил.
