JP 2004106150 A, 08.04.2004. SU 1579639 A1, 23.07.1990. SU 1634371 A1, 15.03.1971. SU 1798045 A1, 28.12.1993.
Имя заявителя:
ТАЕГУТЕК ЛТД. (KR)
Изобретатели:
ПАРК Хонг Сик (KR) НА Бо Ра (KR)
Патентообладатели:
ТАЕГУТЕК ЛТД. (KR)
Приоритетные данные:
05.07.2007 KR 10-2007-0067640
Реферат

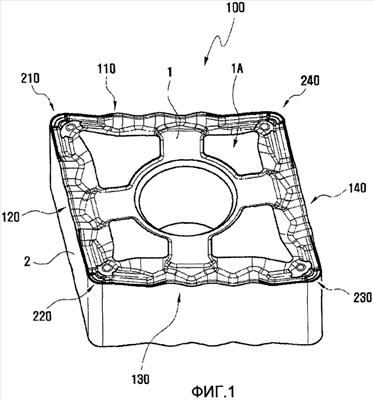

Режущая пластина содержит верхнюю поверхность, нижнюю поверхность, множество боковых поверхностей, соединяющих верхнюю и нижнюю поверхности, и центральное отверстие, выполненное в ее центральной части. При этом боковые поверхности лежат на воображаемом многоугольнике. В режущей пластине плоская опорная поверхность образована на наиболее высоком участке верхней поверхности, множество участков боковой режущей кромки образованы на границе верхней поверхности и боковой поверхности. При этом каждый участок боковой режущей кромки имеет боковую режущую кромку, образованную на его верхнем конце, участок угловой режущей кромки образован на границе двух смежных участков боковой режущей кромки, причем участок угловой режущей кромки имеет режущую кромку, образованную на его переднем конце. При этом поясок, наклоненная вниз поверхность, угловая нижняя поверхность, первая наклоненная вверх поверхность, первый выступ, вторая наклоненная вверх поверхность, второй выступ, проходящая вверх поверхность с углублением и опорная поверхность образованы последовательно на участке угловой режущей кромки вдоль диагональной линии, направленной от угловой режущей кромки к центральному отверстию, а угловая нижняя поверхность имеет наименьшую высоту вдоль диагональной линии. Технический результат: повышение эффективности отвода стружки. 7 з.п. ф-лы, 8 ил.
