RU 2242330 С2, 27.08.2004. SU 286451 А, 05.01.1971. SU 968940 А, 23.10.1982. RU 2173238 С1, 10.09.2001. JP 08-090309 А, 09.04.1996.
Имя заявителя:
Федеральное государственное образовательное учреждение высшего профессионального образования "Ульяновская государственная сельскохозяйственная академия" (RU)
Изобретатели:
Жиганов Виктор Иванович (RU) Санкин Юрий Николаевич (RU) Халимов Рустам Шамильевич (RU) Жиганов Сергей Викторович (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования "Ульяновская государственная сельскохозяйственная академия" (RU)
Реферат

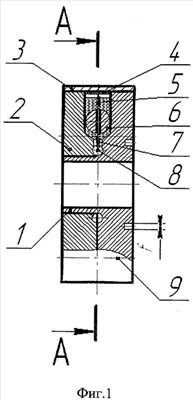

Способ включает закрепление заготовки в центрах или патронно-центровое закрепление с использованием устройства автоматической балансировки для последующей автоматической обработки на металлорежущем станке, например токарном. Для расширения технологических возможностей сначала при указанном закреплении осуществляют механическую обработку шейки или шеек на конце заготовки в заданный размер, затем на нее устанавливают дополнительно технологическое модульное устройство автоматической балансировки неуравновешенной заготовки и используют полученную комбинированную наладку для механической обработки других поверхностей упомянутой заготовки. Устройство предназначено для достижения того же технического результата и содержит установленный на несбалансированный вал корпус со встроенной балансировочной камерой, заполненной жидкостью и размещенными в ней балансировочными массами. При этом корпус выполнен в виде симметричного разъемного фланца со ступицей, имеющей центральное отверстие. На ступице закреплен диск, при этом во фланце и диске по плоскости разъема выполнены не менее 3-х симметрично расположенные по окружности корпуса радиальные цилиндрические диаметром от 10 до 20 мм каналы, соединенные концами по периферии и у центра корпуса концентрично расположенными кольцевыми канавками и выполненные в виде единой заполненной жидкостью балансировочной камеры, в радиальных каналах которой размещены прецизионные балансировочные массы, закрепленные на периферии корпуса упругими связями и соединенные упругими связями между собой со стороны центра посредством упругого кольца, расположенного во внутренней концентричной кольцевой канавке корпуса, причем на наружный диаметр корпуса установлено кольцо, герметически закрывающее общую полость радиальных каналов. 2 н. и 2 з.п. ф-лы, 3 ил.
