ИСПАРИТЕЛЬ ДЛЯ МЕТАЛЛОВ И СПЛАВОВ

Номер публикации патента: 2382117

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008143164/02
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: C23C014/26   B22F009/06
Аналоги изобретения: RU 2283366 C1, 10.09.2006. RU 2113942 C1, 27.06.1998. RU 2347849 C2, 27.02.2008. RU 2254963 C1, 27.06.2005. US 5433791 A, 18.07.1995. WO 9721847 A1, 19.06.1997. EP 1424404 A2, 02.06.2004.

Имя заявителя: Закрытое акционерное общество научно-производственное предприятие "Высокодисперсные металлические порошки" (ЗАО НПП ВМП) (RU)
Изобретатели: Ландау Михаил Борисович (RU)
Вахрушев Михаил Владимирович (RU)
Патентообладатели: Закрытое акционерное общество научно-производственное предприятие "Высокодисперсные металлические порошки" (ЗАО НПП ВМП) (RU)

Реферат

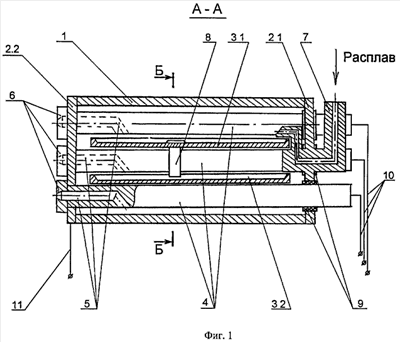

Изобретение относится к испарителю для металлов и сплавов и может найти применение в порошковой металлургии для получения высокодисперсных и ультрадисперсных металлов и сплавов. Испаритель содержит горизонтальную испарительную трубу (1) с торцевыми крышками (2.1 и 2.2), емкости для испарения (3.1 и 3.2), нагреватели (4), электрически управляемые независимо друг от друга, узел для отвода испаряемого металла или сплава, впускной канал для подачи испаряемого металла или сплава (7). Впускной канал (7) имеет U-образную форму для обеспечения гидрозатвора, расположен со стороны торцевой крышки (2.1) и соединен с емкостью для испарения (3.1). Емкости для испарения (3.1 и 3.2) расположены по всей длине испарительной трубы (1) и установлены параллельно друг другу в горизонтальной плоскости и связаны между собой переливными каналами (8). Нагреватели (4) установлены внутри трубы (1). Концы нагревателей (4) со стороны торцевой крышки (2.1) размещены вокруг впускного канала (7), электрически изолированы кольцами (9) от нее и соединены с токоподводами (10). Торцевая крышка (2.2) соединена с другими концами нагревателей (4) и токоподводом (11). Узел для отвода испаряемого металла выполнен в виде каналов (5), расположенных в нагревателях над емкостями для испарения (3.1 и 3.2), и содержит форсуночные головки (6). Испаритель обеспечивает повышение производительности и снижение энергопотребления и теплопотерь при сохранении качества получаемых высокодисперсных и ультрадисперсных порошков металлов и сплавов. 1 з.п. ф-лы, 2 ил.
