RU 2418652 С2, 20.05.2011. RU 2402409 С1, 27.10.2010. US 6993904 В2, 07.02.2006. SU 1748940 А1, 23.07.1992.
Имя заявителя:
Открытое акционерное общество Акционерная холдинговая компания "Всероссийский научно-исследовательский и проектно-конструкторский институт металлургического машиностроения имени академика Целикова" (ОАО АХК "ВНИИМЕТМАШ") (RU)
Изобретатели:
Тришкин Виктор Григорьевич (RU) Пасечник Николай Васильевич (RU) Зорин Алексей Владимирович (RU) Наливайко Александр Владимирович (RU) Шляхин Александр Павлович (RU) Чехова Наталья Викторовна (RU)
Патентообладатели:
Открытое акционерное общество Акционерная холдинговая компания "Всероссийский научно-исследовательский и проектно-конструкторский институт металлургического машиностроения имени академика Целикова" (ОАО АХК "ВНИИМЕТМАШ") (RU)
Реферат

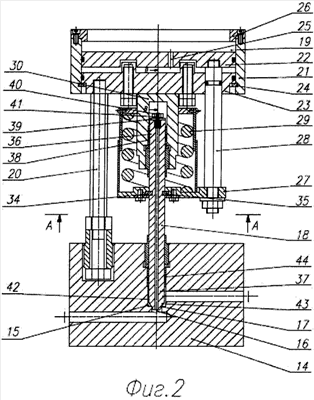

Изобретение относится к области порошковой металлургии, а именно к оборудованию для обработки дискретных или сплошных материалов при одновременном или комбинированном воздействии на них высоких до 500 МПа давлений и температур до 2000°С, создаваемых в газовой среде рабочей камеры газостата. Газостат содержит силовую станину и контейнер с верхней и нижней пробками, образующими его рабочую камеру, соединенную газовым трубопроводом с газовой системой. Газовая система включает запорные клапаны, каждый из которых оснащен пружиной, сервоприводом с поршнем и нижней крышкой и закрепленным на нижней крышке сервопривода газовым цилиндром разгрузки с иглой со сквозным внутренним каналом, закрепленной на поперечине. Пружина выполнена винтовой цилиндрической, установлена концентрично с газовым цилиндром разгрузки и размещена между поперечиной и нижней крышкой сервопривода. Газовый цилиндр разгрузки выполнен с проушинами и закреплен на нижней крышке посредством болтов, установленных в выполненных в проушинах отверстиях. Кроме того, для самоустановки цилиндра разгрузки на игле клапана без перекоса диаметр упомянутых отверстий превышает диаметр болтов. Технический результат заключается в снижении металлоемкости клапана и повышении надежности газовой системы газостата. 4 ил.
