ЕР 1036613 А1, 20.09.2000. RU 223326 C2, 20.09.2004. DE 1959097 A, 26.11.1970.
Имя заявителя:
РИФРЭКТОРИ ИНТЕЛЛЕКТУАЛ ПРОПЕРТИ ГМБХ УНД КО. КГ (AT)
Изобретатели:
ХАКЛЬ Гернот (AT) НИТЦЛЬ Геральд (DE)
Патентообладатели:
РИФРЭКТОРИ ИНТЕЛЛЕКТУАЛ ПРОПЕРТИ ГМБХ УНД КО. КГ (AT)
Приоритетные данные:
22.11.2008 DE 102008058647.1
Реферат

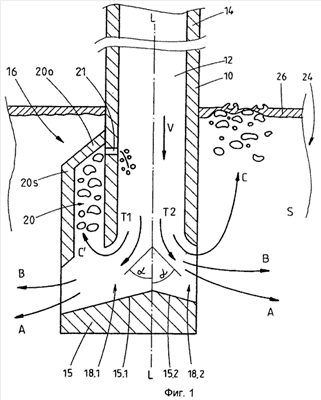

Изобретение относится к металлургии и может быть использовано при непрерывной разливке металла. Погружной разливочный стакан содержит трубообразный корпус (10) с разливочным каналом (12) и выходными отверстиями (18.1, 18.2), через которые расплав поступает в плавильную ванну S. В области второго концевого участка (16) корпуса 10 выполнена камера (20), которая проходит в направлении потока расплава металла за соответствующим выходным отверстием (18.1, 18.2) и простирается по направлению к первому концевому участку (14). Между камерой (20) и разливочным каналом (12) выполнено по меньшей мере одно соединительное отверстие (21). Мелкие пузырьки газа, которые присутствуют в потоке расплава, перемещаются по направлению А, средние по направлению В, а крупные по направлению С в камеру 20. Затем большие газовые пузыри попадают через отверстие 21 в поток расплава на участке 16 корпуса 10. Посредством протекающей струи расплава пузыри измельчаются и выводятся в плавильную ванну. Предотвращаются прорыв шлака на поверхности расплава газовыми пузырями, попадание шлака в расплав и контакт расплава с окружающим воздухом. 7 з.п. ф-лы, 2 ил.
