DE 2719105 A1, 09.11.1978. JP 61033743 A, 17.02.1986. WO 0160761 A1, 23.08.2001. GB 1534784 A, 06.12.1978. DE 3307193 A1, 06.09.1984. RU 2210459 C2, 20.08.2003.
Имя заявителя:
РАТ АКЦИЕНГЕЗЕЛЬШАФТ (DE)
Изобретатели:
ЗАХМАН Лутц (DE) ФИЛИПП Штефен (DE)
Патентообладатели:
РАТ АКЦИЕНГЕЗЕЛЬШАФТ (DE)
Приоритетные данные:
21.07.2009 EP 09009413.7
Реферат

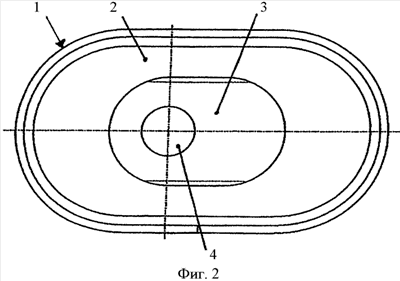

Изобретение относится к металлургии, в частности к шиберным или поворотным затворам на металлургических плавильных сосудах. Пластина (1) шиберного затвора состоит из основной части (2) и жаростойкой керамической вставки (3) с пропускным отверстием (4). Материал основной части прессуют в форме совместно с жаростойкой керамической вставкой (3) и затем подвергают дополнительной термической обработке. Обработку осуществляют при температуре от 150°С до 300°С в течение 6 часов или более. Материал основной части (2) содержит: 40-65 мас.% оксида магния с размером частиц 0,5-5 мм, 30-45 мас.% оксида магния с гранулометрическим составом, в котором 50-80 мас.% частиц имеют размер менее 0,063 мм, 1-5 мас.% глиноземистого цемента, 2-7 мас.% фосфатного связующего агента, 3-5 мас.% органического связующего агента. Обеспечивается получение пластины повышенной устойчивости к термическим переменным напряжениям и с надежным уплотнением между основной частью (2) и установленной в ней керамической вставкой (3). 3 н. и 4 з.п. ф-лы, 4 ил.
Поиск патентов
Получить полное описание патента
