ПОГРУЖНОЙ РАЗЛИВОЧНЫЙ СТАКАН ДЛЯ НЕПРЕРЫВНОГО ЛИТЬЯ ТОНКИХ СЛЯБОВ

Номер публикации патента: 2173608

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  98123000/02		Получить полное описание патента

Реферат

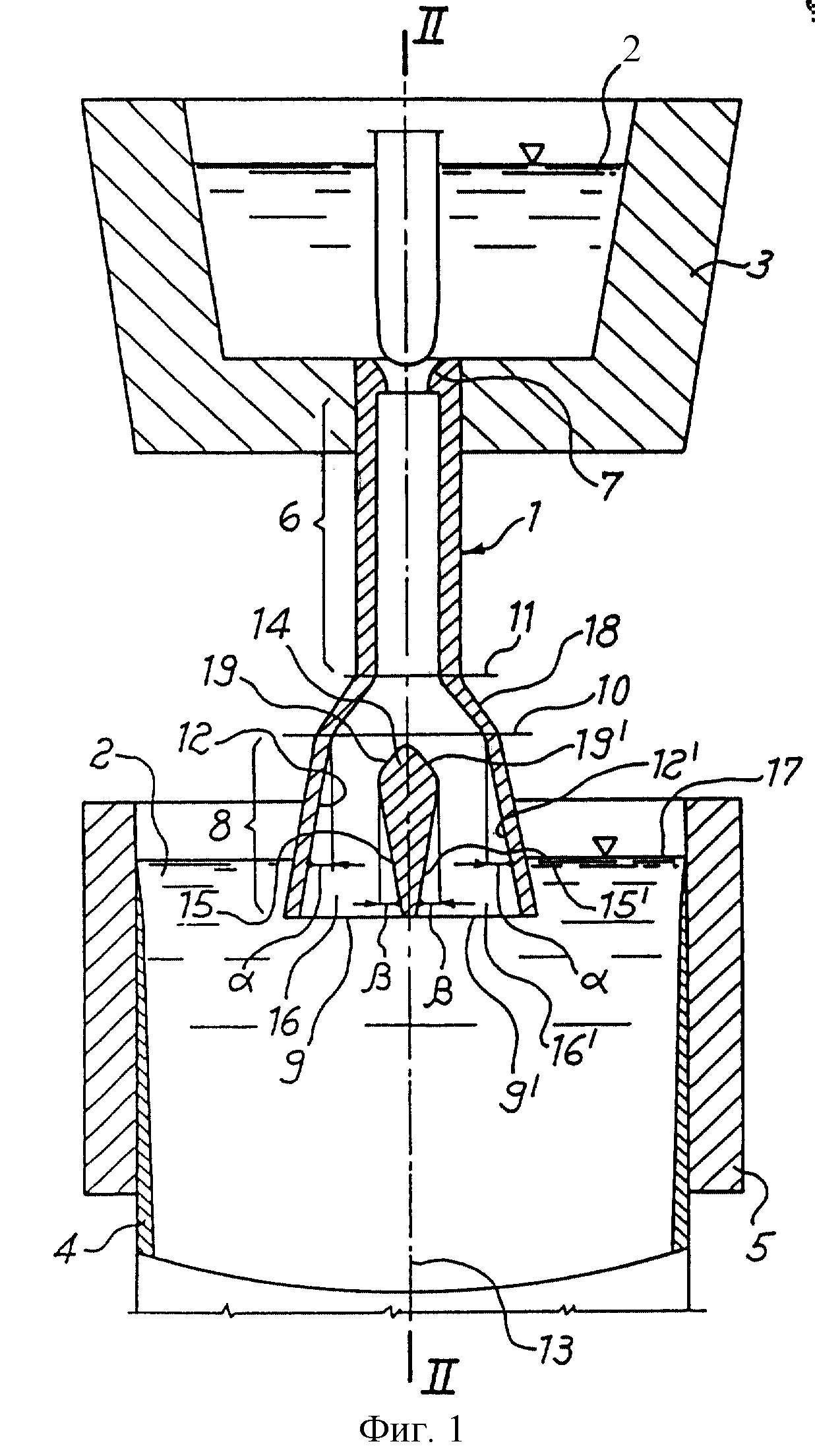

Изобретение относится к непрерывному литью тонких слябов и касается погружных разливочных стаканов. Погружной стакан содержит вертикальную трубу, сообщающуюся вверху с ковшом, а внизу - со сплющенной распределительной частью (диффузором). Диффузор соединен с трубой посредством переходной зоны. Его боковые стенки, обращенные к узким сторонам кристаллизатора, симметрично расходятся книзу под углом α ≅ 7,5o к вертикальной оси. Он имеет два канала, образованные рассекателем, выпускные отверстия которых расположены на нижнем конце диффузора под поверхностью ванны жидкого металла. Площадь верхнего поперечного сечения диффузора меньше площади поперечного сечения вертикальной трубы. Нижний конец рассекателя расположен на одном уровне с выпускными отверстиями, а верхний конец - на одном уровне с самым верхним более узким поперечным сечением диффузора. Стенки рассекателя расходятся от его верхнего конца до зоны с наибольшей толщиной и далее сужаются относительно узких сторон кристаллизатора под углом β ≅ 7,5o к вертикальной оси. Такая конструкция стакана позволяет снизить завихрения и турбулентность потока жидкого металла на выходе и повысить качество конечного продукта. 6 з.п. ф-лы, 3 ил.
