ШИБЕРНЫЙ ЗАТВОР

Номер публикации патента: 2170641

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000100198/02		Получить полное описание патента

Реферат

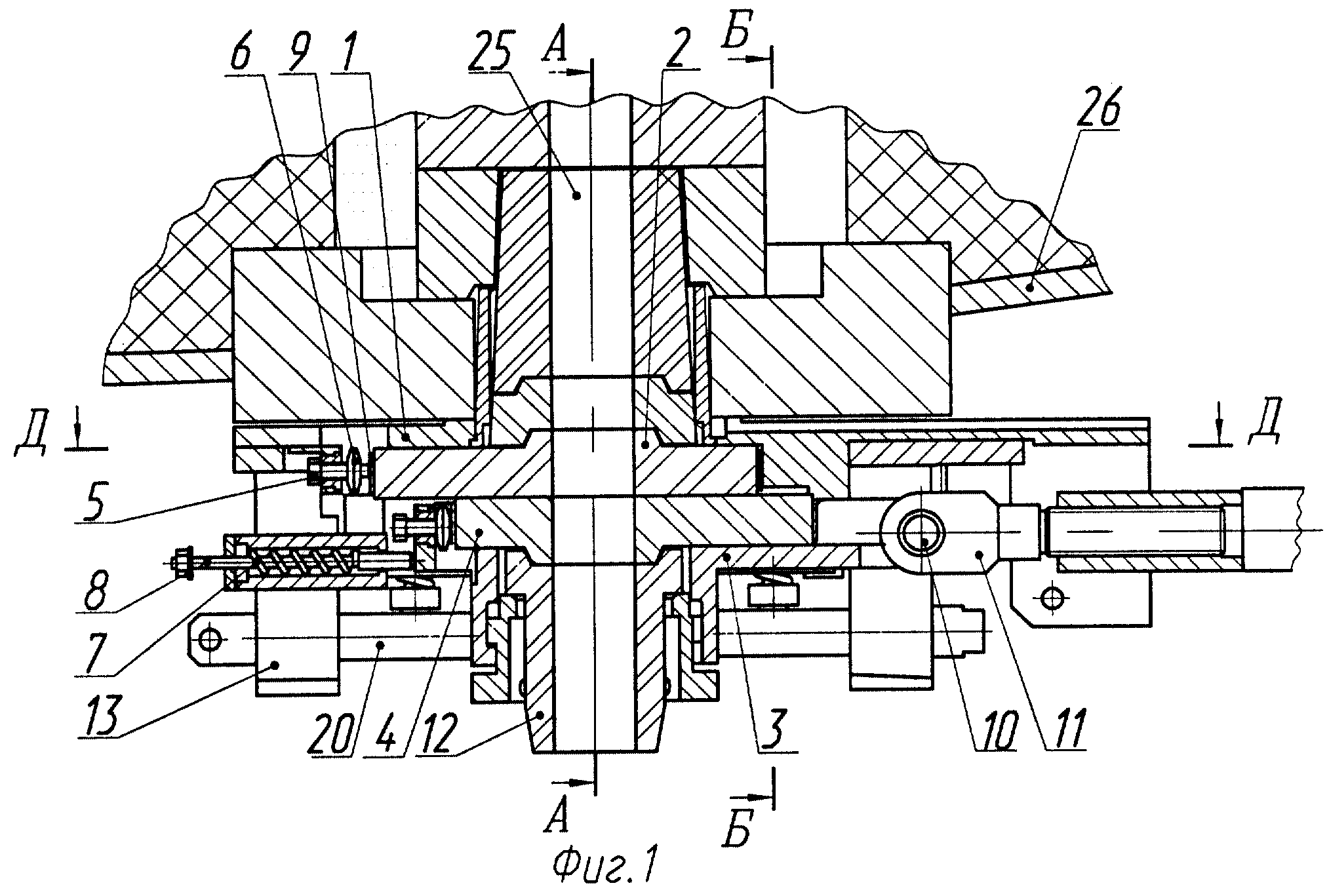

Изобретение относится к металлургии и может быть использовано при разливке металла. Шиберный затвор содержит монтажную раму, подвижную каретку с установленными в них огнеупорными плитами, два балансира с центральным отверстием, опорные ролики, расположенные на балансирах и взаимодействующие с направляющими выступами каретки, стойки, закрепленные в монтажной раме, и стержни, укрепленные на стойках и контактирующие с пружинными блоками. Огнеупорные плиты поджаты друг к другу пружинными блоками, установленными в плечах балансиров, и в местах установки в монтажной раме и каретке пружинными элементами. Это позволяет компенсировать тепловое расширение плит. Монтажная рама снабжена подпружиненным упором, контактирующим с кареткой, что позволяет уменьшить динамические нагрузки на огнеупорные плиты. Балансиры укреплены в крайних стойках при помощи плоских хвостовиков. Через центральное отверстие каждого балансира проходит соответствующая стойка, являющаяся дополнительной опорой стержня, что позволяет устранить прогиб стержней. Ролики расположены относительно осей с эксцентриситетом, а стержни выполнены овальной формы в поперечном сечении, что позволяет регулировать усилие контакта огнеупорных плит. Обеспечивается повышение стойкости и работоспособности затвора. 8 ил.
